Прибор приемно-контрольный и управления Гранит-12C

()

Прибор приемно-контрольный и управления Гранит-12C

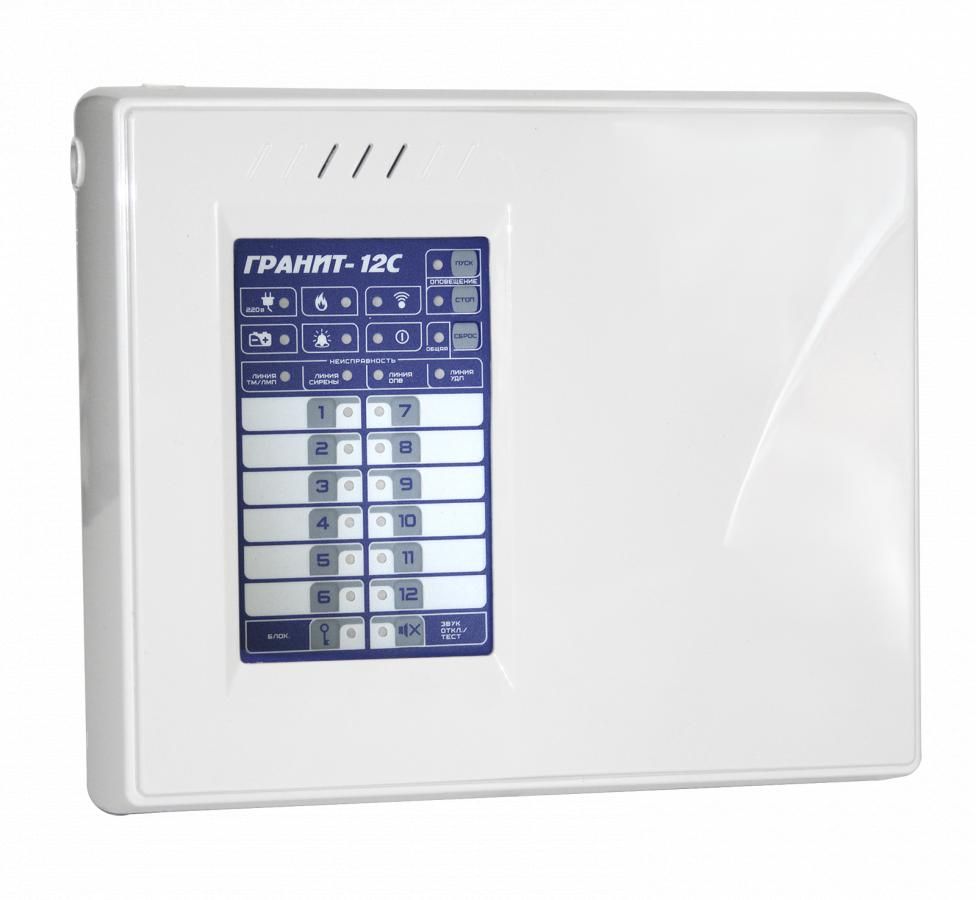

Изображение товара

Особенности

  • Приборы укомплектованы WiFi коммуникаторами для передачи информации на ПЦН по сетям WiFi.
  • Для передачи информации на ПЦН по сетям ETHERNET и/или GSM/GPRS прибор может быть укомплектован/доукомплектован GE-коммуникатором;
  • При использовании прибора в системе Горизонт и Лавина

  • Прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB);
  • Имеет обратный канал управления (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора);

  • При наличии в нём GE-коммуникатора прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров);
  • Позволяет подключить 12 шлейфов сигнализации с функциями охранных или пожарных;
  • Наличие выходов и органов управления оповещением при пожаре;
  • При работе в СПИ «Горизонт» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора системы «Горизонт»;
  • При работе в СПИ «ЛАВИНА» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора система «Лавина» и конфигуратор «Гранит-С»;
  • Запуск оповещения о пожаре осуществляется:
    • автоматически, при определении событий «Пожар2», «Пожар1» в пожарном ШС;
    • вручную с панели индикации и управления прибора (кнопка «ПУСК»);
    • дистанционно, с помощью устройства дистанционного пуска, включенного в линию «УДП».
  • Управление зонами прибора (постановка/снятие/перепостановка) осуществляется:
    • кнопками «1»…«12» на панели индикации и управления прибора;
    • электронными ключами Touch Memory через порт ТМ;
    • удалённо с ПЦН;
    • прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация». ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
  • Количество ключей управления (ключи ТМ, proximity-карты, цифровые коды, брелоки) – до 64 шт;
  • Три выхода оповещения типа «открытый коллектор»: «СИР» («Сирена»), «ОПВ» («Оповещение о пожаре»), «ЛМП» («Лампа») и выход оповещения типа «сухие» контакты реле: «ПЦН3»;
  • Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
  • Наличие неотключаемого выхода +12 В для питания извещателей и оповещателей;
  • Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально);
  • Парольная защита органов управления прибора от несанкционированного доступа;
  • Возможность обновления прошивки прибора;
  • Электропитание прибора осуществляется:
    1. или от сети 220 В с обязательным использованием встроенной аккумуляторной батареи (4,5 или 7 Ач). При этом не должен быть подключен внешний резервированный источник питания.
    2. или от внешнего резервированного источника питания +12 В и током не менее 0,7 А. При этом сеть 220 В и встроенная аккумуляторная батарея должны быть отключены.
  • Автоматический переход на питание от аккумуляторной батареи при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдаётся;
  • При полном отключении электропитания прибор запоминает состояние ШС;
  • Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организации автономной работы прибора;
  • Возможность передачи тревожных и других извещений на другие ПЦН, принимающие извещения по протоколу SurGard. В этих случаях и в случае автономной работы программирование прибора осуществляется с помощью конфигуратора «Гранит-С» и специализированного программного обеспечения, при работе с пультами.

Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.


Технические характеристики

Количество шлейфов сигнализации 12
Емкость буфера извещений (количество событий в памяти прибора) 40
Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки) 64
Время доставки извещений от 5 с
Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) 19,5 ± 0,5 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более 1,5 мА
Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до 100 В / 100 мА
Напряжение / ток выхода реле ПЦН3, до ~ 250 В / 3 А
Максимально допустимый общий ток потребления по выходу +12 В 1,5 А
Напряжение питания от сети (переменный ток 50 Гц) от 110 до 242 В
Мощность, потребляемая от сети, не более 15 ВА
Напряжение питания от аккумуляторной батареи от 11,8 до 14,0 В
Номинальная ёмкость аккумуляторной батареи 7 или 4,5 Ач
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 100 мА
Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более 120 мА
Масса без АБ, не более 700 г
Габаритные размеры, не более 250x210x80 мм
Степень защиты, не менее IP20 (IP40)
Срок службы, лет 10
Диапазон рабочих температур от –30 до +55°

Сибирский Арсенал
11830
Производитель: Сибирский Арсенал
Артикул: ГРАНИТ-12C
Снято с производства
Способы оплаты
  • Безналичный расчет
Описание

Особенности

  • Приборы укомплектованы WiFi коммуникаторами для передачи информации на ПЦН по сетям WiFi.
  • Для передачи информации на ПЦН по сетям ETHERNET и/или GSM/GPRS прибор может быть укомплектован/доукомплектован GE-коммуникатором;
  • При использовании прибора в системе Горизонт и Лавина

  • Прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB);
  • Имеет обратный канал управления (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора);

  • При наличии в нём GE-коммуникатора прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров);
  • Позволяет подключить 12 шлейфов сигнализации с функциями охранных или пожарных;
  • Наличие выходов и органов управления оповещением при пожаре;
  • При работе в СПИ «Горизонт» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора системы «Горизонт»;
  • При работе в СПИ «ЛАВИНА» настройки прибора и коммуникаторов и используемые прибором ключи управления, задаются при программировании прибора в программном обеспечении АРМ администратора система «Лавина» и конфигуратор «Гранит-С»;
  • Запуск оповещения о пожаре осуществляется:
    • автоматически, при определении событий «Пожар2», «Пожар1» в пожарном ШС;
    • вручную с панели индикации и управления прибора (кнопка «ПУСК»);
    • дистанционно, с помощью устройства дистанционного пуска, включенного в линию «УДП».
  • Управление зонами прибора (постановка/снятие/перепостановка) осуществляется:
    • кнопками «1»…«12» на панели индикации и управления прибора;
    • электронными ключами Touch Memory через порт ТМ;
    • удалённо с ПЦН;
    • прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация». ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
  • Количество ключей управления (ключи ТМ, proximity-карты, цифровые коды, брелоки) – до 64 шт;
  • Три выхода оповещения типа «открытый коллектор»: «СИР» («Сирена»), «ОПВ» («Оповещение о пожаре»), «ЛМП» («Лампа») и выход оповещения типа «сухие» контакты реле: «ПЦН3»;
  • Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
  • Наличие неотключаемого выхода +12 В для питания извещателей и оповещателей;
  • Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально);
  • Парольная защита органов управления прибора от несанкционированного доступа;
  • Возможность обновления прошивки прибора;
  • Электропитание прибора осуществляется:
    1. или от сети 220 В с обязательным использованием встроенной аккумуляторной батареи (4,5 или 7 Ач). При этом не должен быть подключен внешний резервированный источник питания.
    2. или от внешнего резервированного источника питания +12 В и током не менее 0,7 А. При этом сеть 220 В и встроенная аккумуляторная батарея должны быть отключены.
  • Автоматический переход на питание от аккумуляторной батареи при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдаётся;
  • При полном отключении электропитания прибор запоминает состояние ШС;
  • Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организации автономной работы прибора;
  • Возможность передачи тревожных и других извещений на другие ПЦН, принимающие извещения по протоколу SurGard. В этих случаях и в случае автономной работы программирование прибора осуществляется с помощью конфигуратора «Гранит-С» и специализированного программного обеспечения, при работе с пультами.

Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.


Технические характеристики

Количество шлейфов сигнализации 12
Емкость буфера извещений (количество событий в памяти прибора) 40
Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки) 64
Время доставки извещений от 5 с
Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) 19,5 ± 0,5 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более 1,5 мА
Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до 100 В / 100 мА
Напряжение / ток выхода реле ПЦН3, до ~ 250 В / 3 А
Максимально допустимый общий ток потребления по выходу +12 В 1,5 А
Напряжение питания от сети (переменный ток 50 Гц) от 110 до 242 В
Мощность, потребляемая от сети, не более 15 ВА
Напряжение питания от аккумуляторной батареи от 11,8 до 14,0 В
Номинальная ёмкость аккумуляторной батареи 7 или 4,5 Ач
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 100 мА
Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более 120 мА
Масса без АБ, не более 700 г
Габаритные размеры, не более 250x210x80 мм
Степень защиты, не менее IP20 (IP40)
Срок службы, лет 10
Диапазон рабочих температур от –30 до +55°

Характеристики
Артикул производителя:ГРАНИТ-12CБренд:Сибирский АрсеналЕмкость АКБ, Ач:4,5-7Материал корпуса:ПластикНапряжение питания, В:Переменное, 220 / Постоянное, 12Взрывозащищенное оборудование:НетКласс защиты:IP40Тип монтажа:НастенныйДиапазон рабочих температур, С:-30+55Снято с производства:Да
