Назначение
Парус 12-4,5М предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.

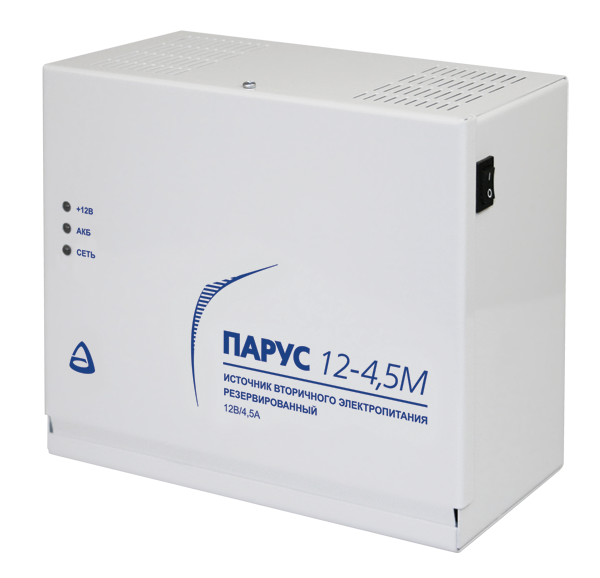

Резервированный источник вторичного электропитания Парус 12-4,5М имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "ВЫХОД" индицирует наличие выходного напряжения или наличие неисправности.

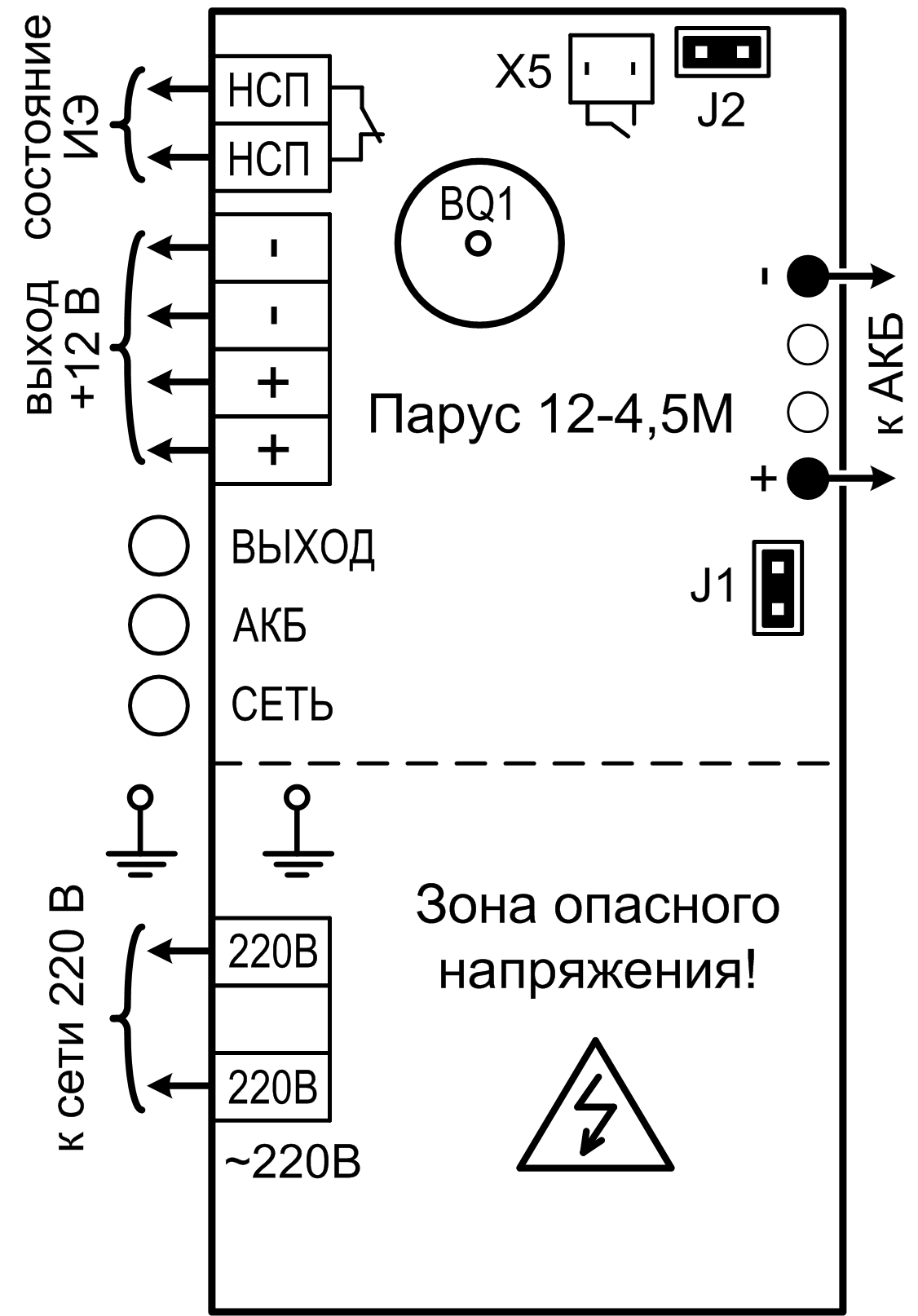

На боковой панели Парус 12-4,5М расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.
При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал.
При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнал.
Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7...13,9 В.
При глубоком разряде АКБ выход +12В отключается, индикатор "ВЫХОД" загорается красным цветом и выдается однотонный звуковой сигнал. При установке в Парус 12-4,5М разряженного аккумулятора, индикатор "СЕТЬ" горит желтым цветом, пока аккумулятор не будет заряжен.
Особенности
- Металлический корпус;
- Электропитание Парус 12-4,5М осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением 12 В;
- Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В;
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 16000 мкФ;
- Защита от "переполюсовки" и глубокого разряда аккумулятора;
- Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика);
- КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %;
- Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора.
- Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
| Постоянное выходное напряжение при наличии сети | от 13 до 14 В | Постоянное выходное напряжение при отсутствии сети | от 10 до 13 В | Пульсации напряжения (от пика до пика) на частоте 50 Гц, не более | 200 мВ | Мощность, потребляемая от сети переменного тока во всех режимах, не более | 95 ВА | Максимальный выходной ток, не более | 4,5 А | Допустимая перегрузка по току при питании от сети 220 В длительностью до 2 минут при заряженном аккумуляторе, не более | 6 А | Напряжение срабатывания защиты от глубокого разряда аккумулятора | от 10 до 10,5 В | Ток потребления от аккумулятора при отключенной нагрузке, не более | 30 мА | Максимальное коммутируемое напряжение / ток по выходу «НСП» | 72 В / 50 мА | Диапазон рабочих температур | от -10 до +40 °С | Относительная влажность воздуха при + 40 °С, не более | 95 % | Габаритные размеры, не более | 225 x 190 x 115 мм | Степень защиты оболочкой при монтаже на ровную поверхность | IP30 | Масса без аккумулятора, не более | 2,5 кг | Срок службы | 10 лет |
