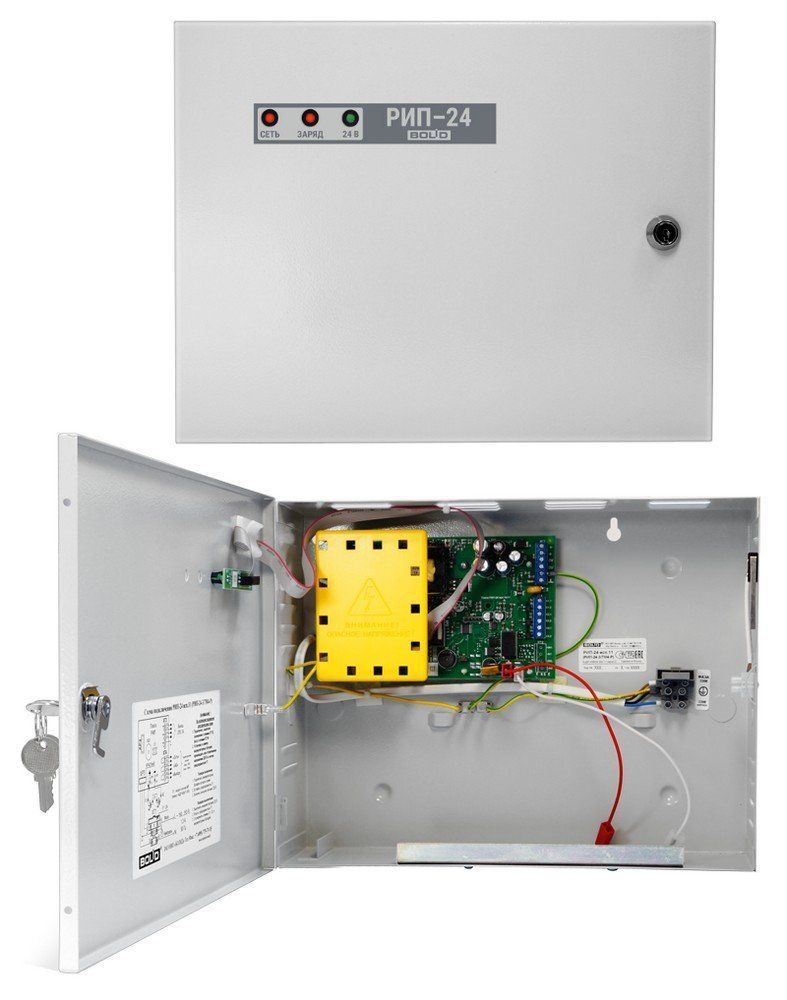

Предназначен для группового питания извещателей и приёмно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
Соответствуют "Техническому регламенту о требованиях пожарной безопасности" (Федеральный закон от 22.07.2008 №123-ФЗ) и сертифицированы по ГОСТ Р 53325-2009 п.5: "Источники 1-й категории надежности электроснабжения средств противопожарной защиты".
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
* - Контроль вскрытия корпуса
Дополнительное оборудование
(008536) Бокс для аккумуляторов
(008064) Аккумулятор герметичный Delta DT 1207 12В/7Ач.
| Тип устройства | Источник вторичного электропитания резервированный |
| Выходной ток, А: | |
| Световая индикация | "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
| - номинальный при наличии основного питания | 3 |
| Диагностические выходы | тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
| - максимальный при наличии основного питания | 4 |
| Напряжение питания, B: | |
| Тип используемого аккумулятора | 12 В 7 А·ч |
| - от сети переменного тока | 187…242 |
| Количество аккумуляторов, шт | 2 |
| Потребляемый ток: | |
| Защита от короткого замыкания | Есть |
| - при питании от сети переменного тока, А | 0.8 |
| Защита аккумулятора от глубокого разряда | Есть |
| - при питании от резервного источника питания, А | 0.04 |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 19.8…21 |
| Выходное напряжение, В: | |
| Степень защиты | IP20 |
| - при питании от сети переменного тока | 26.6…27.8 |
| Диапазон рабочих температур, °С | -10…+40 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 50 |
| Габаритные размеры, мм | 340х270х100 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
| Диагностические выходы | тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
| Напряжение питания, B: | |
| - от сети переменного тока | 187…242 |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 0.8 |
| - при питании от резервного источника питания, А | 0.04 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 26.6…27.8 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 50 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 3 |
| - максимальный при наличии основного питания | 4 |
| Тип используемого аккумулятора | 12 В 7 А·ч |
| Количество аккумуляторов, шт | 2 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 19.8…21 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 340х270х100 |
Вас также может заинтересовать:
Блок резервированного электропитания трансф.под АКБ 12В/7Ач, защ.от перегрузки, КЗ, от глуб.разр., U-вых.12В, I-вых.3.6 (5) А, P-потр.90Вт, IP20, t-раб.-10...+40°С, 260х215х90мм.

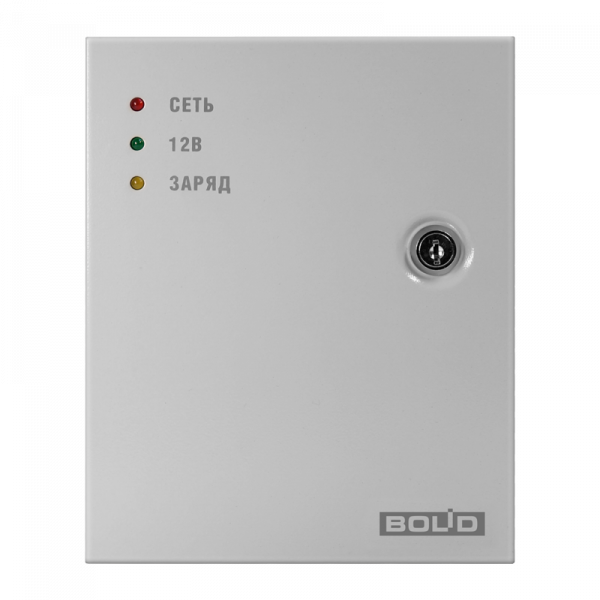

12 В, 1,5 А, возможность установки АКБ 2x7 Ач
