Описание
Назначение

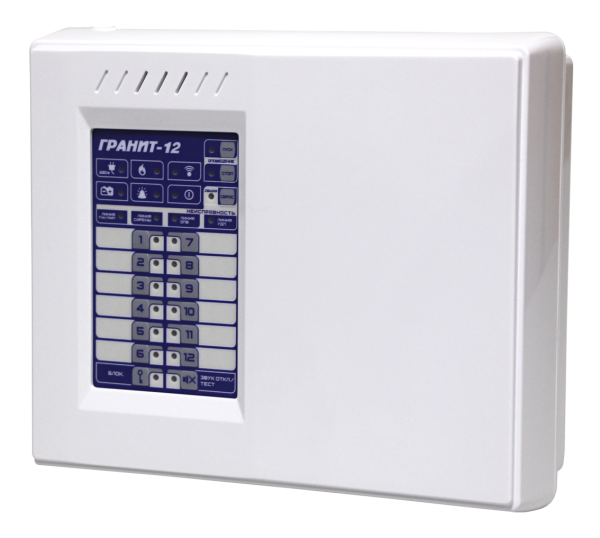

Прибор имеет все возможности приемно-контрольных приборов серии Гранит, как охранно-пожарного прибора и два существенных свойства, отличающих его от других приборов:
- источник питания прибора рассчитан на работу от напряжения 48 В, поэтому прибор может быть использован совместно со связными техническими системами, или другими, в которых используется подобное питание;
- прибор накапливает в своей памяти информацию о событиях в виде электронного журнала. Этот журнал, а также другая информация о работе прибора доступна потребителям через Интернет или через локальную сеть.
Особенности
- Доступ к прибору через локальную сеть или через Интернет. В приборе реализован WEB–интерфейс, поэтому для доступа не нужны специальные программы, достаточно использовать любой браузер компьютера или смартфона.
- Доступ к прибору защищен паролями. Обеспечивается два уровня доступа к прибору: «Пользователь», «Администратор».
- Дистанционное, через локальную сеть или Интернет, чтение журнала событий прибора, получение информации о состоянии прибора, управление прибором: постановка на охрану, снятие с охраны зон прибора, включение, выключение реле прибора и др.
- Выполнение настройки прибора дистанционно.
- Гибкая настройка прибора с использованием программного обеспечения – конфигуратора ArsProg. Подключение к компьютеру через разъем microUSB.
- Возможность ручной настройки прибора без компьютера с помощью перемычек.
- Питание прибора от сети 48 В постоянного тока.
- Способы постановки на охрану и снятия с охраны:
- раздельное управление шлейфами сигнализации кнопками управления, ключами ТМ;

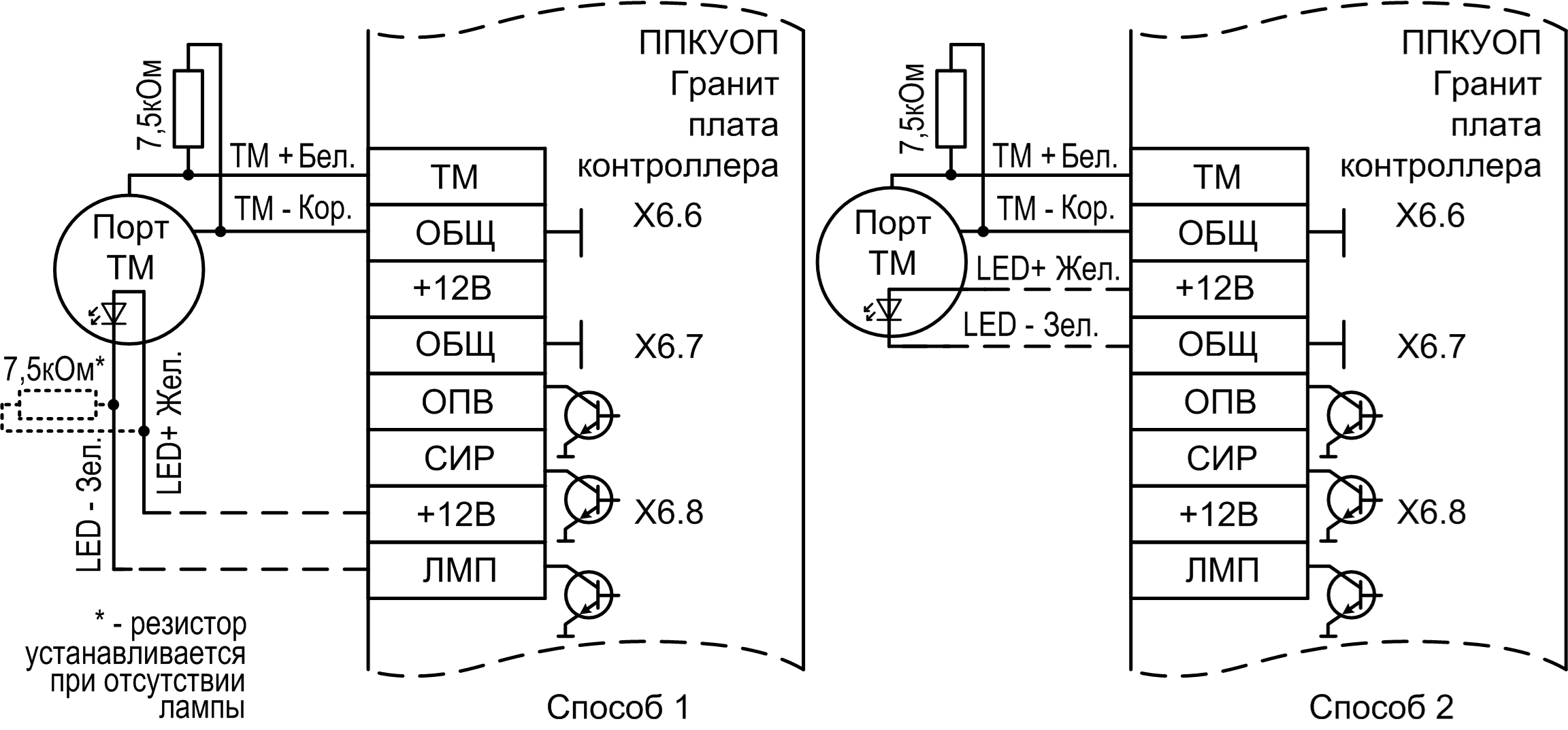

- управление шлейфами сигнализации с помощью универсального считывателя «Портал»: Proximity-картами, набором цифрового кода кнопками, радиоканальными брелоками, ключами ТМ.
- Три выхода управления оповещателями типа «открытый коллектор»: «Лампа», «Сирена» и «Оповещение о пожаре».
- Автоматический контроль линий подключения оповещателей на обрыв или короткое замыкание.
- Выбор тактик работы охранных и пожарных шлейфов сигнализации прибора.
- Для охранных шлейфов предусмотрены тактики ТИХАЯ ТРЕВОГА и АВТОВОЗВРАТ В РЕЖИМ ОХРАНЫ.
- Прибор обеспечивает задержку на включение звукового оповещателя после нарушения охранного ШС на время 15 секунд. По умолчанию задержка установлена для ШС1, в Конфигураторе ArsProg задержку можно установить для всех охранных ШС.
- Парольная защита органов управления прибора от несанкционированного доступа.

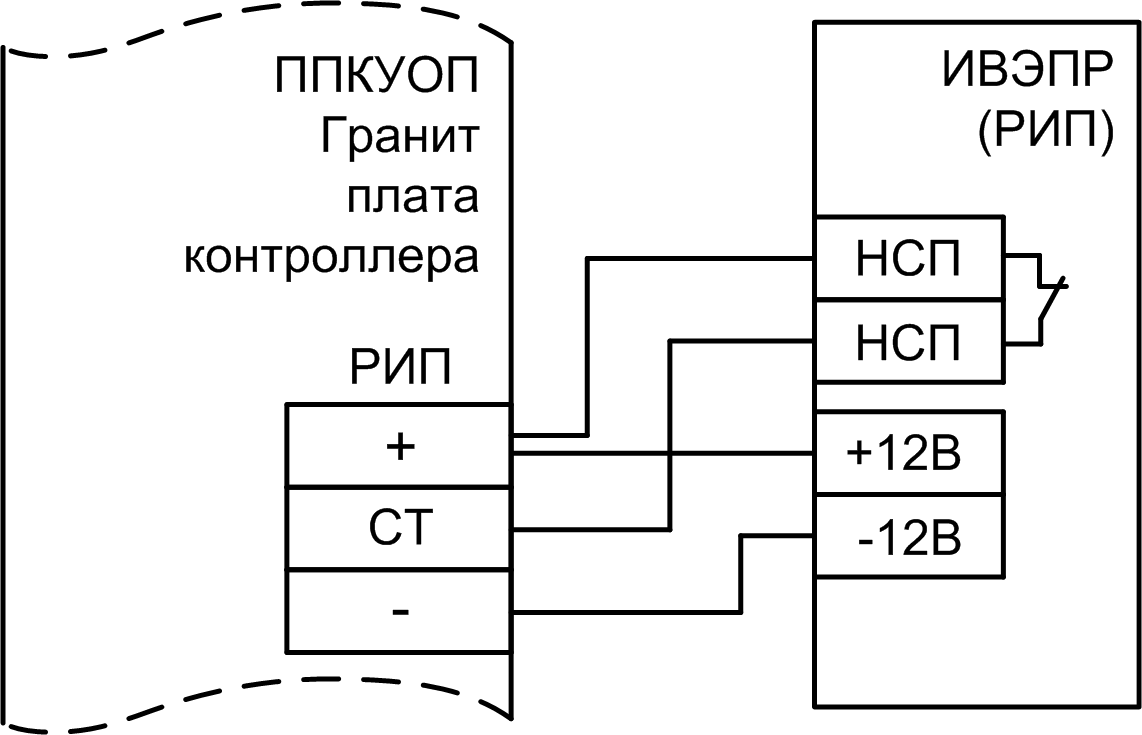

- Встроенный источник бесперебойного питания с использованием аккумулятора 12 В, 4,5 Ач или 7 Ач. Возможность подключить внешний резервированный источник питания 12 В.
- Возможность для пользователя обновлять программу работы микроконтроллера прибора.
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.
| Информационная ёмкость (кол-во шлейфов сигнализации) | 3 / 5 | Информативность (кол-во основных видов извещений прибора) | 18 | Ёмкость буфера извещений (макс. кол-во событий в памяти прибора) | 40 | Ёмкость памяти кодов идентификаторов (макс. кол-во электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки) | 64 шт. | Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) | 19,5 ± 0,5 В | Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1,5 мА | Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до | 100 В / 100 мА | Напряжение / ток выхода реле ПЦН3, до | ~ 250 В / 3 А | Максимально допустимый общий ток потребления по выходу +12 В | 1,2 А | Ток потребления по выходу «+12В» «ОБЩ» для питания извещателей, не более | 400 мА | Ток потребления по выходу «+12В» «ОПВ» (оповещение), не более | 1 А | Ток потребления по выходу «+12В» «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 200 мА | Ток потребления по выходу «+12В» «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 300 мА | Регистрируются нарушения ШС длительностью, более | 350 мс | Не регистрируются нарушения ШС длительностью, менее | 200 мс | Напряжение питания постоянного тока | от минус 60 до минус 43 В номинальное минус 48 В | Мощность, потребляемая от источника питания -48 В, не более | 15 ВА | Напряжение питания от аккумуляторной батареи | от 11,8 до 14,0 В | Номинальная ёмкость встроенной аккумуляторной батареи | 7 или 4,5 Ач | Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более Гранит-3 Гранит-5 | 50 мА 65 мА | Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более Гранит-3 Гранит-5 | 70 мА 85 мА | Масса без аккумуляторной батареи, не более | 700 г | Габаритные размеры корпуса прибора, не более | 250 х 210 х 80 мм | Степень защиты оболочкой (степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности) | IP20 (IP40) | Средняя наработка на отказ прибора в дежурном режиме или в режиме снят с охраны, не менее | 40 000 часов | Вероятность эффективного срабатывания прибора | 0,97 | Срок службы | 10 лет | Диапазон рабочих температур | от - 30 до +50 °С | Относительная влажность воздуха при +40 °С, не более | 93 % |
Характеристики
Бренд:Сибирский АрсеналСнято с производства:N
granit_3_5ip_48v_re_2022_10_20.pdfГранит -3 -5 - 48В. Руководство по эксплуатации(pdf, 1.2 МБ)granit-3_5_8_12ip_48v_re.pdfГранит- 3 -5 -8 -12 - 48В. Руководство по эксплуатации (Выпуск до октября 2021 г.)(pdf, 1.3 МБ)ip_registrator_re.pdfIP-регистратор. Руководство по эксплуатации(pdf, 506.8 КБ)granit_kvartz_sert.pdfСертификат соответствия. С-RU.ЧС13.В.00250/21 срок действия до 31.08.2026(pdf, 2.7 МБ)
