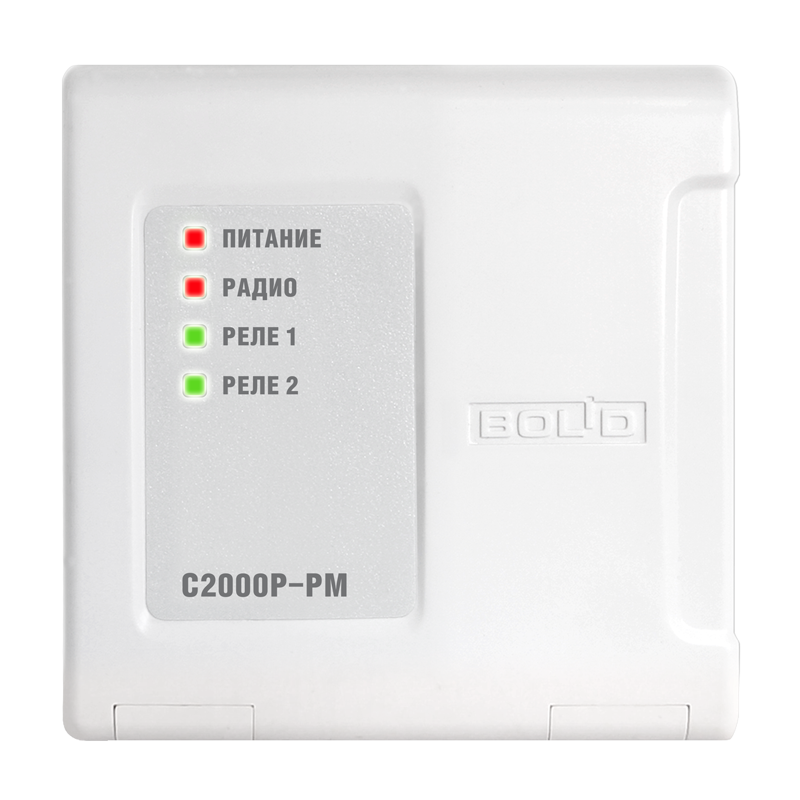

Применяется в системах охранной сигнализации, имеет два релейных выхода и предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.). Используется совместно с расширителем "С2000Р-АРР32".
Особенности
- прибор рассчитан на непрерывную круглосуточную работу и относится к восстанавливаемым, периодически обслуживаемым изделиям
- прибор может питаться от внешнего источника 12/24В или от встроенного заменяемого источника питания
- два релейных выхода имеют нормально замкнутые и нормально разомкнутые контакты
- прибор имеет возможность подключения контролируемых цепей (КЦ) внешних неадресных пожарных, охранных или пожарно-охранных извещателей с тревожными выходами типа "сухой контакт"
- прибор осуществляет контроль вскрытия корпуса, контроль состояния источника питания, контроль качества радиосвязи
- электромагнитная совместимость прибора соответствует требованиям по 3 группе устойчивости
Дополнительное оборудование
(201469) - Элемент питания ER14505/LS14500, 3.6 В, типоразмер АА
(231447) - Элемент питания BAT-3V6-AA-LS, 3.6 В, типоразмер АА
Видеоматериалы
| Тип реле | радиоканальный |
| Максимальное коммутируемое напряжение каждого реле, В | 100 |
| Наличие дополнительного входа для подключения внешнего извещателя | для ручного управления выходом Реле 1; или внешних датчиков с выходом типа «сухой контакт» |
| Максимальный коммутируемый ток каждого реле, А | 2 |
| Световая индикация | Есть |
| Напряжение питания, B: | |
| Параметры радиоканала: | |
| - от основного источника питания | 5…24 |
| - диапазон рабочих частот, МГц | 868.0-868.2 |
| Ток потребления, мА | 20 |
| - излучаемая мощность, мВт | не более 10 |
| Резервное питание | АА (ER14505) (3.6В) |
| - количество рабочих частотных каналов | 4 |
| Срок службы батареи | 3 года |
| - дальность (в прямой видимости), м | 300 |
| Степень защиты | IP20 |
| - период передачи контрольных сигналов, сек | 10…300 |
| Диапазон рабочих температур, °С | -30…+50 |
| Количество релейных выходов | 2 |
| Габаритные размеры, мм | 102х107х39 |
| Максимальная коммутируемая мощность | 30 ВА |
| Масса, не более, кг | 0.120 |
| Тип реле | радиоканальный |
| Наличие дополнительного входа для подключения внешнего извещателя | для ручного управления выходом Реле 1; или внешних датчиков с выходом типа «сухой контакт» |
| Световая индикация | Есть |
| Параметры радиоканала: | |
| - диапазон рабочих частот, МГц | 868.0-868.2 |
| - излучаемая мощность, мВт | не более 10 |
| - количество рабочих частотных каналов | 4 |
| - дальность (в прямой видимости), м | 300 |
| - период передачи контрольных сигналов, сек | 10…300 |
| Количество релейных выходов | 2 |
| Максимальная коммутируемая мощность | 30 ВА |
| Максимальное коммутируемое напряжение каждого реле, В | 100 |
| Максимальный коммутируемый ток каждого реле, А | 2 |
| Напряжение питания, B: | |
| - от основного источника питания | 5…24 |
| Ток потребления, мА | 20 |
| Резервное питание | АА (ER14505) (3.6В) |
| Срок службы батареи | 3 года |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 102х107х39 |
| Масса, не более, кг | 0.120 |
| Излучаемая мощность в режиме передачи, мВт | не более 10 | |
| Напряжение внешнего источника питания, В | от 5 до 24 | |
| Потребляемый ток, мА | не более 30 | |
| Количество релейных выходов | 2 | |
| Максимальная коммутируемая мощность, ВА | 30 | |
| Максимальное коммутируемое напряжение, В | 100 | |
| Максимальный коммутируемый ток, А | 2 | |
| Элемент питания | ER14505 (AA), 3.6 В | |
| Среднее время работы от батареи, в дежурном режиме, лет* | 3 | |
| Степень защиты, обеспечиваемая оболочкой | IP20 (IP30 при настенном монтаже) | |
| Диапазон рабочих температур, °C | от минус 30 до +50 | |
| Диапазон транспортировки и хранения, °C | от минус 30 до +55 | |
| Масса, кг | не более 0,2 | |
| Габаритные размеры: | 102×107×39 | |
* - при интервале опроса 5 с и 10 срабатываниях в час
