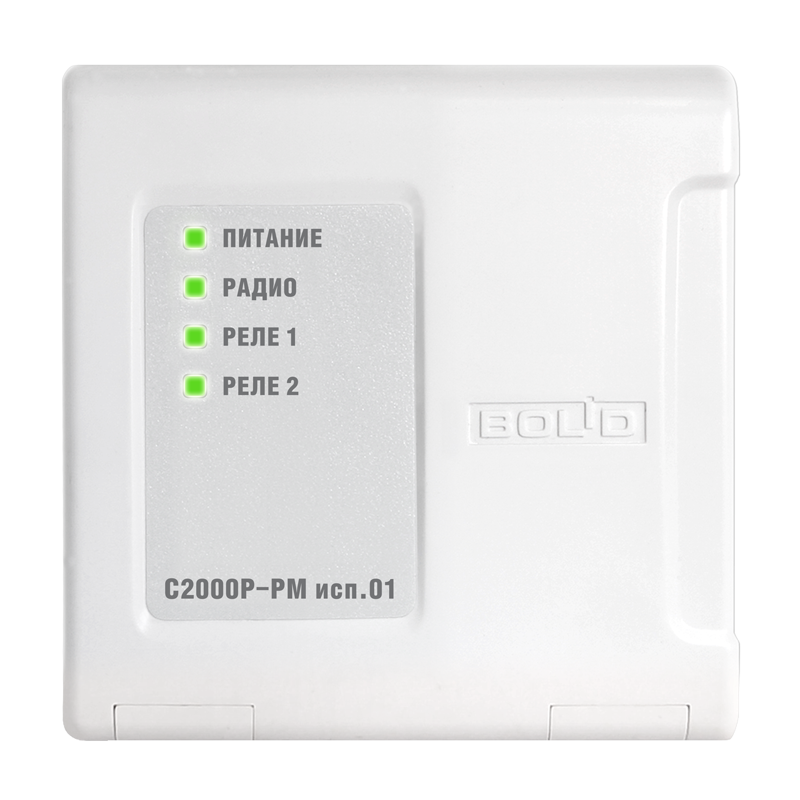

Применяется в системах охранной сигнализации и предназначен для управления исполнительными устройствами, питающимися от сети переменного тока с напряжением 220 В. Используется совместно с расширителем "С2000Р-АРР32".
Особенности
- прибор рассчитан на непрерывную круглосуточную работу и относится к восстанавливаемым, периодически обслуживаемым изделиям
- прибор питается от сети переменного тока с напряжением 220 В
- прибор имеет встроенный заменяемый резервный источник питания, позволяющий конфигурировать прибор и передавать сообщения о неисправностях при отсутствии основного питания
- два релейных выхода гальванически развязаны с источниками питания и между собой
- выходы защищены плавкими предохранителями
- прибор осуществляет контроль вскрытия корпуса, контроль состояния источника питания, контроль качества радиосвязи
- электромагнитная совместимость прибора соответствует требованиям по 3 группе устойчивости
Дополнительное оборудование
(210722) - Элемент питания CR 2032, 3.0 В
Видеоматериалы
| Тип реле | радиоканальный |
| Максимальный коммутируемый ток каждого реле, А | 3 |
| Световая индикация | Есть |
| Напряжение питания, B: | |
| Параметры радиоканала: | |
| - от основного источника питания | 220 |
| - диапазон рабочих частот, МГц | 868.0-868.2 |
| Потребляемая мощность от сети, ВА, не более | 1 |
| - излучаемая мощность, мВт | не более 10 |
| Резервное питание | CR2032; 3 В |
| - количество рабочих частотных каналов | 4 |
| Срок службы батареи | 2 мес. |
| - дальность (в прямой видимости), м | 300 |
| Степень защиты | IP20 |
| - период передачи контрольных сигналов, сек | 10…300 |
| Диапазон рабочих температур, °С | -30…+50 |
| Количество релейных выходов | 2 |
| Габаритные размеры, мм | 102х107х39 |
| Максимальная коммутируемая мощность | 30 ВА |
| Масса, не более, кг | 0.20 |
| Максимальное коммутируемое напряжение каждого реле, В | ~250 В (cos >0.90); =30 В; |
| Тип реле | радиоканальный |
| Световая индикация | Есть |
| Параметры радиоканала: | |
| - диапазон рабочих частот, МГц | 868.0-868.2 |
| - излучаемая мощность, мВт | не более 10 |
| - количество рабочих частотных каналов | 4 |
| - дальность (в прямой видимости), м | 300 |
| - период передачи контрольных сигналов, сек | 10…300 |
| Количество релейных выходов | 2 |
| Максимальная коммутируемая мощность | 30 ВА |
| Максимальное коммутируемое напряжение каждого реле, В | ~250 В (cos >0.90); =30 В; |
| Максимальный коммутируемый ток каждого реле, А | 3 |
| Напряжение питания, B: | |
| - от основного источника питания | 220 |
| Потребляемая мощность от сети, ВА, не более | 1 |
| Резервное питание | CR2032; 3 В |
| Срок службы батареи | 2 мес. |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 102х107х39 |
| Масса, не более, кг | 0.20 |
| Излучаемая мощность в режиме передачи, мВт | не более 10 | |
| Напряжение питания переменного тока, В(номинальное 220 В, 50 Гц) | 90...264 | |
| Потребляемая мощность не более, ВА | 1 | |
| Количество выходов | 2 | |
| Максимальное коммутируемое напряжение, В | ||
| – переменного тока (cos >0,90) | 250 | |
| – постоянного тока | 30 | |
| Максимальный коммутируемый ток одного выхода, А | 3 | |
| Элемент резервного питания | CR2032, 3 В | |
| Время работы от батареи, месяц | 3 | |
| Степень защиты, обеспечиваемая оболочкой | IP20 (IP30 при настенном монтаже) | |
| Диапазон рабочих температур, °C | от минус 30 до +50 | |
| Диапазон транспортировки и хранения, °C | от минус 30 до +55 | |
| Масса, кг | 0,2 | |
| Габаритные размеры: | 102×107×39 | |
