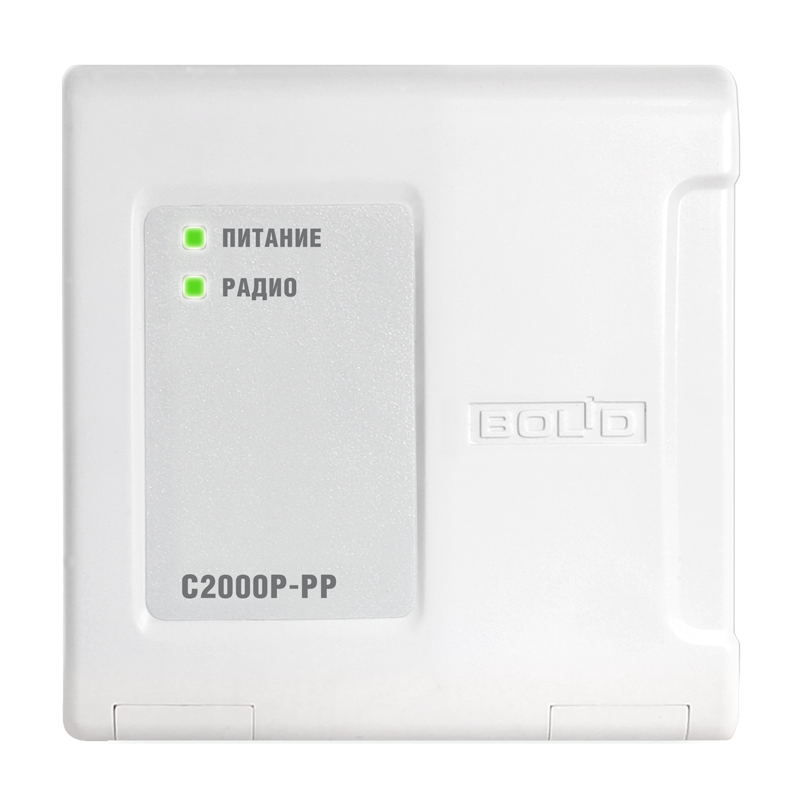

Ретранслятор радиоканальный «С2000Р-РР» предназначен для ретрансляции сообщений между «С2000Р-АРР125» и подключенных к нему радиоканальных устройств с целью увеличения радиуса действия радиосвязи.
Особенности
- подключение до 64 радиоканальных устройств
- работа до 8 ретрансляторов в последовательной цепи
- встроенный аккумулятор резервного питания с системой автоматического заряда
- автоматическое построение основных и резервных маршрутов
Видеоматериалы
| Диапазон рабочих частот, МГц | 866.0-868.0/868.0-868.2/868.7-869.2 |
| Резервная аккумуляторная батарея (АКБ) | тип 14500; 3.7 В |
| Излучаемая мощность передатчика, не более мВт | 25 |
| Время работы от батарей, ч | 24 |
| Количество рабочих частотных каналов | 10 |
| Степень защиты | IP20 |
| Дальность связи в прямой видимости, м, до | 1200 м (для РУ версии 2.0 и выше)/600 м (для РУ ниже 2.0) |
| Диапазон рабочих температур, °С | без АКБ -30…+55; с АКБ 0…+45 |
| Количество подключаемых устройств | до 64; из них до 15 ретрансляторов |
| Габаритные размеры, мм | 107х102х39 |
| Напряжение питания, В | 9.5 - 24 |
| Диапазон рабочих частот, МГц | 866.0-868.0/868.0-868.2/868.7-869.2 |
| Излучаемая мощность передатчика, не более мВт | 25 |
| Количество рабочих частотных каналов | 10 |
| Дальность связи в прямой видимости, м, до | 1200 м (для РУ версии 2.0 и выше)/600 м (для РУ ниже 2.0) |
| Количество подключаемых устройств | до 64; из них до 15 ретрансляторов |
| Напряжение питания, В | 9.5 - 24 |
| Резервная аккумуляторная батарея (АКБ) | тип 14500; 3.7 В |
| Время работы от батарей, ч | 24 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | без АКБ -30…+55; с АКБ 0…+45 |
| Габаритные размеры, мм | 107х102х39 |
| Напряжение внешнего источника питания | от 9,5 до 24 В | |
| Резервный аккумулятор | тип 14500, 3,7 В | |
| Среднее время работы в дежурном режиме от резервного аккумулятора | не менее 24 ч | |
| Дальность действия радиосвязи с «С2000Р-АРР125» на открытой местности* | не менее 1200 м | |
| Дальность действия радиосвязи с зарегистрированными РУ*: | - для РУ аппаратной версии 2.0 | не менее 1200 м |
| - для РУ аппаратной версии ниже 2.0 | не менее 300 м | |
| Излучаемая мощность в режиме передачи | не более 25 мВт | |
| Количество РУ, работающих с одним ретранслятором: | - суммарное количество РУ | до 64 |
| - из них ретрансляторов | до 15 | |
| Длина цепи ретрансляции | до 8 ретрансляторов | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP20 (IP30 при креплении на стену) | |
| Диапазон рабочих температур | - без использования аккумулятора | от минус 30 до +50 °C |
| - с использованием аккумулятора | от 0 до плюс 45 °C | |
| Масса | 0,2 кг | |
| Габаритные размеры прибора (ШхВхГ) | 102×107×39 мм | |
* – Условия измерения: открытое пространство, высота расположения «С2000Р-АРР125» и «С2000Р-РР» – 4 м, высота расположения РУ – 1 м
