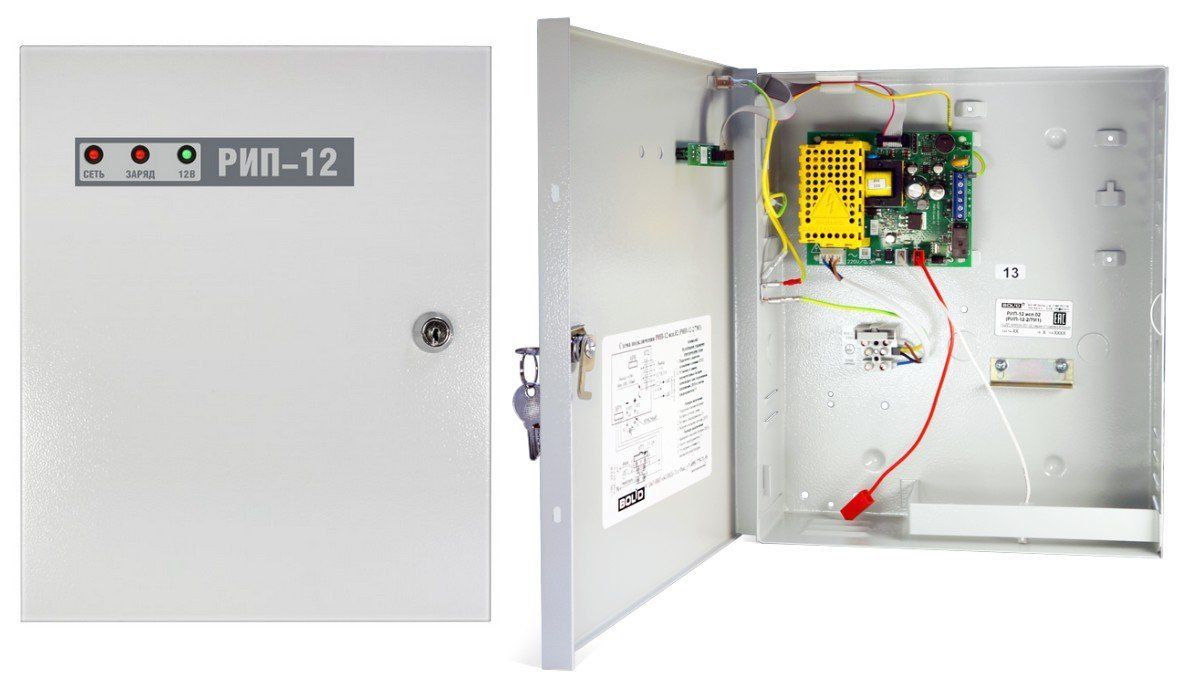

Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 12 В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный
Комплектация
Вставка плавкая ВПТ6-5 (0,5 А), шуруп 1-4х50.016 с втулкой 4х35 (2 шт.), втулка (2 шт.), ключ (2 шт.)
| Тип устройства | Источник вторичного электропитания резервированный |
| Выходной ток, А: | |
| Световая индикация | "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
| - номинальный при наличии основного питания | 2 |
| Диагностические выходы | тип "ОК": "Переход на резервное питание" |
| - максимальный при наличии основного питания | 3 |
| Напряжение питания, B: | |
| Тип используемого аккумулятора | 12 В 7 А·ч |
| - от сети переменного тока | 150…253 |
| Количество аккумуляторов, шт | 1 |
| Потребляемый ток: | |
| Защита от короткого замыкания | Есть |
| - при питании от сети переменного тока, А | 0.5 |
| Защита аккумулятора от глубокого разряда | Есть |
| Выходное напряжение, В: | |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
| - при питании от сети переменного тока | 13…14.2 |
| Степень защиты | IP30 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 50 |
| Габаритные размеры, мм | 255х310х95 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
| Диагностические выходы | тип "ОК": "Переход на резервное питание" |
| Напряжение питания, B: | |
| - от сети переменного тока | 150…253 |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 0.5 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 13…14.2 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 50 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 2 |
| - максимальный при наличии основного питания | 3 |
| Тип используемого аккумулятора | 12 В 7 А·ч |
| Количество аккумуляторов, шт | 1 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
| Степень защиты | IP30 |
| Габаритные размеры, мм | 255х310х95 |
Вас также может заинтересовать:

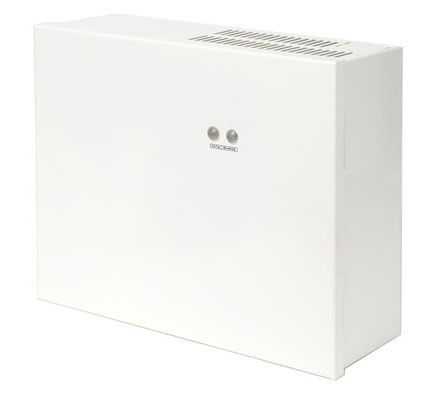

24 В, 1,5 А, возможность установки АКБ 2х7 Ач
- Uвых=24 В, Imax=1,5 A, емкость АКБ = 7 Ач
- Индикация наличия сетевого и выходного напряжений
- Заряд АКБ по буферной схеме
- Защита от перегрузки и КЗ по выходу
- Шлейф передачи извещения “Норма сеть”
- Защита АКБ от глубокого разряда
- Защита трансформатора встроенным термопредохранителем

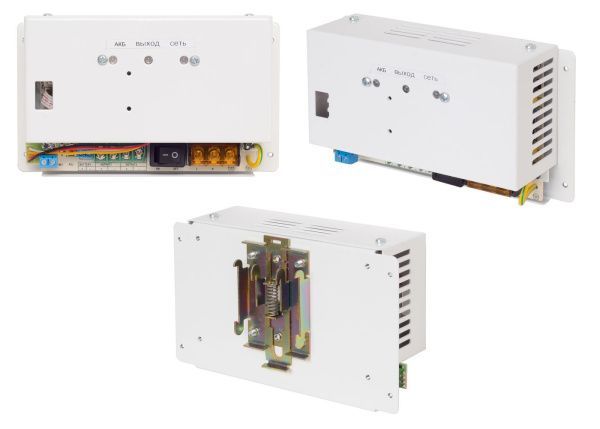

24 В, 5 А, возможность установки АКБ 2х7 Ач
- Uвых=24 В, Imax=5 A, емкость АКБ =40 Ач
- Индикация наличия сетевого и выходного напряжений, неисправности АКБ и отсутствия АКБ
- Встроенное устройство заряда АКБ с ограничением тока заряда
- Защита от перегрузки и КЗ по выходу
- Шлейф передачи извещения “Норма сеть”
- Шлейф передачи извещения “Норма выход/ Исправность АКБ/ Наличие АКБ”
- Защита АКБ от глубокого разряда
- Защита трансформатора встроенным термопредохранителем

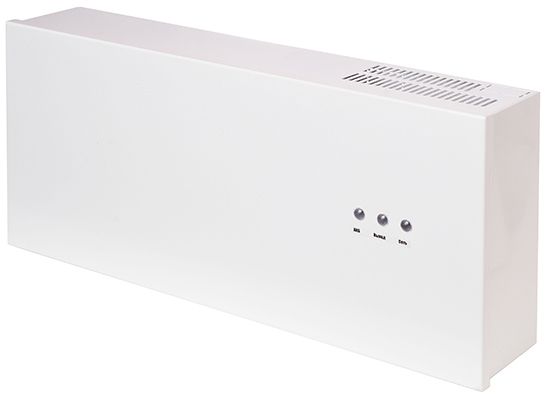

Блок резервированного электропитания трансф.под АКБ 2х12В/40Ач, защ.от перегрузки, КЗ, от глуб.разр., U-вых.24В, I-вых.2.2 (3) А, P-потр.110Вт, IP20, t-раб.-10...+40°С, 595х220х190мм.
