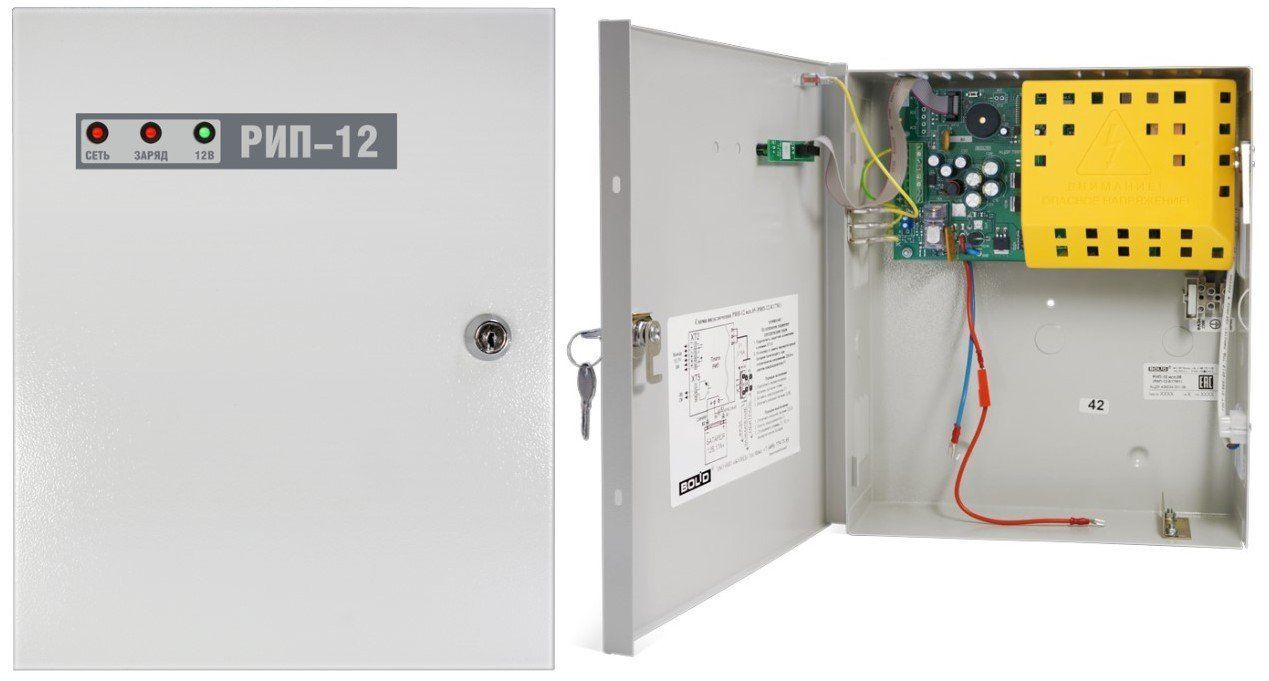

Блок бесперебойного питания предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный
Дополнительное оборудование
(008540) - Бокс для аккумуляторов
| Тип устройства | Источник вторичного электропитания резервированный |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 200 |
| Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
| Выходной ток, А: | |
| Диагностические выходы | тип "ОК": "Авария" |
| - номинальный при наличии основного питания | 8 |
| Напряжение питания, B: | |
| - максимальный при наличии основного питания | 10 |
| - от сети переменного тока | 150…250 |
| Тип используемого аккумулятора | 12 В 17 А·ч |
| Потребляемая мощность: | |
| Количество аккумуляторов, шт | 1 |
| - от сети переменного тока | 200 ВА |
| Защита от короткого замыкания | Есть |
| Потребляемый ток: | |
| Защита аккумулятора от глубокого разряда | Есть |
| - при питании от сети переменного тока, А | 1.5 |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
| Выходное напряжение, В: | |
| Диапазон рабочих температур, °С | -10…+40 |
| - при питании от сети переменного тока | 13…14.2 |
| Габаритные размеры, мм | 255х310х95 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
| Диагностические выходы | тип "ОК": "Авария" |
| Напряжение питания, B: | |
| - от сети переменного тока | 150…250 |
| Потребляемая мощность: | |
| - от сети переменного тока | 200 ВА |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 1.5 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 13…14.2 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 200 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 8 |
| - максимальный при наличии основного питания | 10 |
| Тип используемого аккумулятора | 12 В 17 А·ч |
| Количество аккумуляторов, шт | 1 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 255х310х95 |
