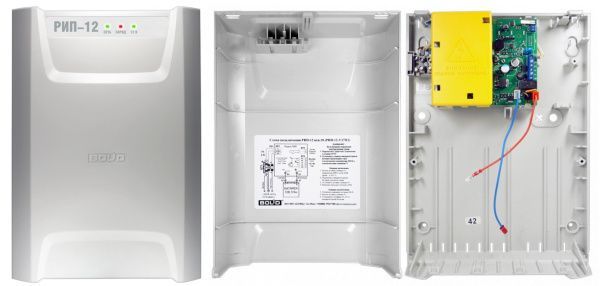

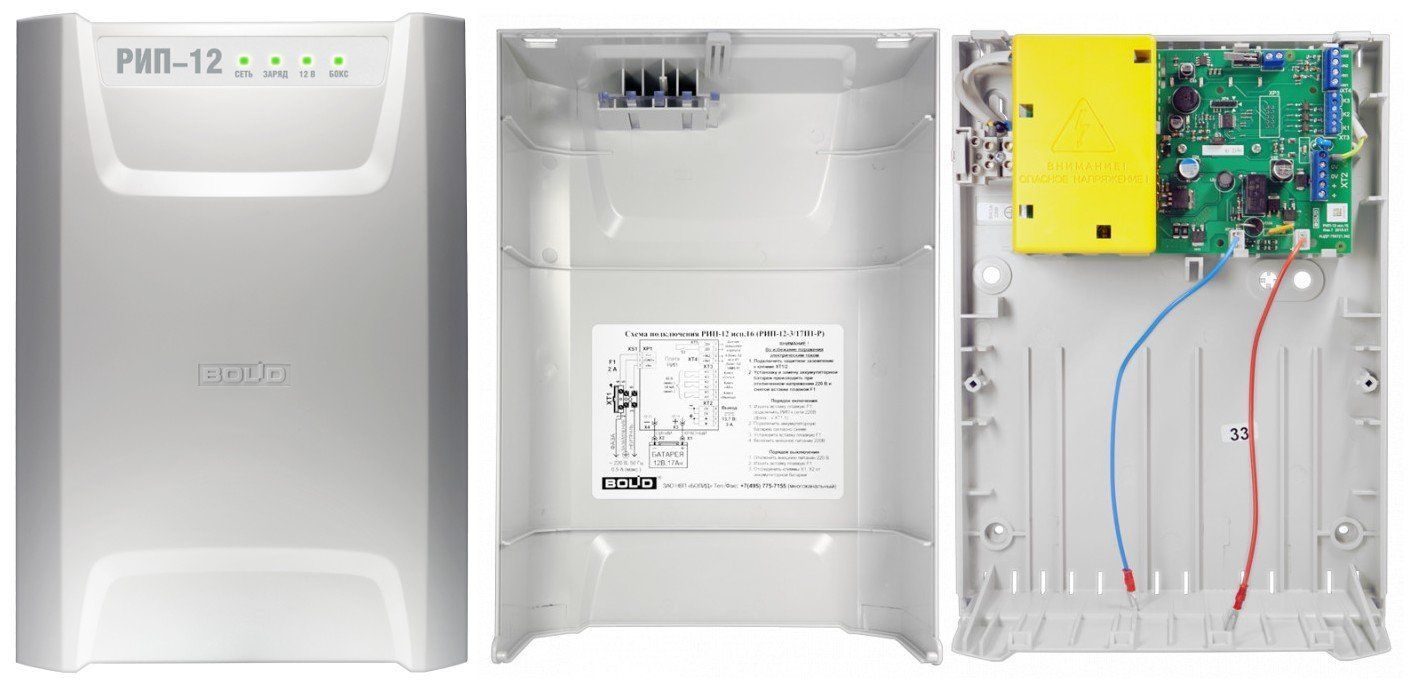

Предназначены для питания технических средств пожарной автоматики и других слаботочных систем.
Обеспечивают длительное время резервирования при подключении дополнительных аккумуляторных батарей установленных в Бокс ("Бокс-12/34М4-Р", "Бокс-24/17М4-Р") с индивидуальным контролем состояния батарей. Осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.
Особенности
* - Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
* - Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
* - Возможность контроля вскрытия корпуса
Дополнительное оборудование
(231145) - Бокс для аккумуляторов
| Тип устройства | Источник вторичного электропитания резервированный |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 120 |
| Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс" |
| Выходной ток, А: | |
| Диагностические выходы | тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
| - номинальный при наличии основного питания | 3 |
| Напряжение питания, B: | |
| - максимальный при наличии основного питания | 4 |
| - от сети переменного тока | 150…250 |
| Тип используемого аккумулятора | 12 В 17 А·ч |
| Потребляемая мощность: | |
| Количество аккумуляторов, шт | 1 |
| - от сети переменного тока | 100 ВА |
| Защита от короткого замыкания | Есть |
| Потребляемый ток: | |
| Защита аккумулятора от глубокого разряда | Есть |
| - при питании от сети переменного тока, А | 0.5 |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
| - при питании от резервного источника питания, А | 0.04 |
| Степень защиты | IP30 |
| Выходное напряжение, В: | |
| Диапазон рабочих температур, °С | -10…+40 |
| - при питании от сети переменного тока | 13…14.2 |
| Габаритные размеры, мм | 230х320х110 |
| - при питании от аккумуляторной батареи | 9.5…13.5 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс" |
| Диагностические выходы | тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
| Напряжение питания, B: | |
| - от сети переменного тока | 150…250 |
| Потребляемая мощность: | |
| - от сети переменного тока | 100 ВА |
| Потребляемый ток: | |
| - при питании от сети переменного тока, А | 0.5 |
| - при питании от резервного источника питания, А | 0.04 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 13…14.2 |
| - при питании от аккумуляторной батареи | 9.5…13.5 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 120 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 3 |
| - максимальный при наличии основного питания | 4 |
| Тип используемого аккумулятора | 12 В 17 А·ч |
| Количество аккумуляторов, шт | 1 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 9.6…10.8 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | -10…+40 |
| Габаритные размеры, мм | 230х320х110 |
