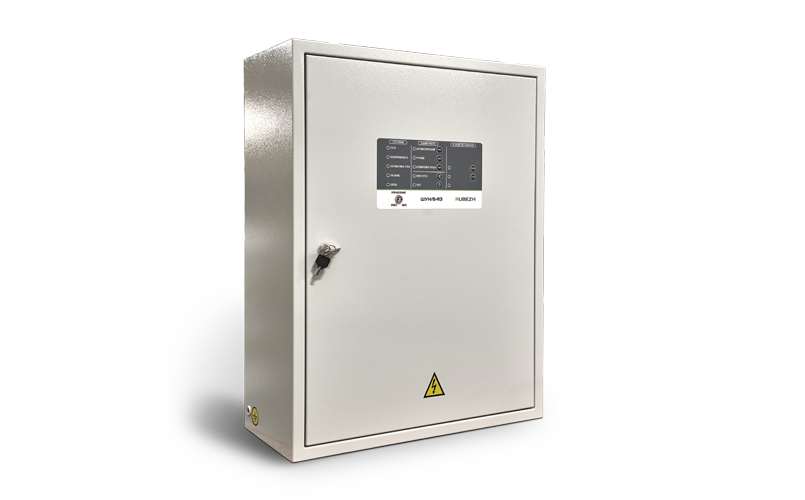

ШУН/В-УК-R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3.
Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
ШУН/В-УК-R3 реализует следующие функции:
- Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
- Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
- Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
- Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
- Световой индикации режимов работы и состояния ШУН/В-УК-R3.
ШУН/В прот.R3 может находиться в следующих режимах управления:
- «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
- «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
- «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

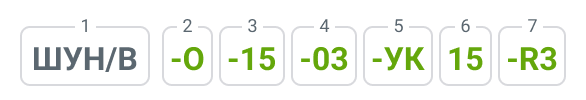

Шкаф управления насосом или вентилятором ШУН/В-УК-R3, в зависимости от исполнения, может иметь следующие обозначения:
.png "Шкаф управления пожарный Рубеж ШУН/В-0,18-00-УК15-R3. Изображение 1")
1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор. ШУН/В-УК-R3 управляет только вентилятором.
2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.
3 – Мощность электродвигателя, кВт:
4 – Силовые элементы автоматики:- 03 – производитель Dekraft, без теплового расцепителя;
5 – Дополнительные функции: УК – управление калорифером.
6 – Мощность калорифера:
- 6 – от 1 до 6 кВт;
- 15 – от 6,1 до 15 кВт;
- 30 – от 15,1 до 30 кВт;
- 45 – от 30,1 до 45 кВт.
7 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.
Шкафы управления насосом или вентилятором ШУН/В-R3 выпускаются в следующих исполнениях:
| Мощность электродвигателя, кВт | Размеры корпуса, (ВхШхГ), мм |
Вес, кг | |
| ШУН/В-УК-R3 | ШУН/В-УК-О-R3 | ||
| 1,5 | 660×510×240 | 20 | |
| 3,0 | |||
| 5,5 | – | ||
| 7,5 | – | ||
| 11 | – | ||
| 15 | – | ||
| 18 | – | 810х660х270 | 40 |
| 22 | – | ||
| 30 | – | ||
| 37 | – | ||
| 45 | – | ||
| Напряжение питания, В | 400 |
| Ток потребления от АЛС, мА, не более | 0.21 |
| Мощность калорифера, кВт, не более | см. таблицу исполнений |
| Управление калорифером | Да |
| Мощность подключаемого электродвигателя, кВт | см. таблицу исполнений |
| Собственная потребляемая мощность от сети, ВА, не более | 100 |
| Степень защиты оболочки | IP31/IP54 |
| Тип системы заземления | TN-C/ТN-S |
| Масса, кг, не более | 40 |
| Ширина, мм, не более | 660 |
| Высота, мм, не более | 810 |
| Глубина, мм, не более | 270 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Напряжение питания, В | 400 |
| Ток потребления от АЛС, мА, не более | 0.21 |
| Мощность калорифера, кВт, не более | см. таблицу исполнений |
| Управление калорифером | Да |
| Мощность подключаемого электродвигателя, кВт | см. таблицу исполнений |
| Собственная потребляемая мощность от сети, ВА, не более | 100 |
| Степень защиты оболочки | IP31/IP54 |
| Тип системы заземления | TN-C/ТN-S |
| Масса, кг, не более | 40 |
| Ширина, мм, не более | 660 |
| Высота, мм, не более | 810 |
| Глубина, мм, не более | 270 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
