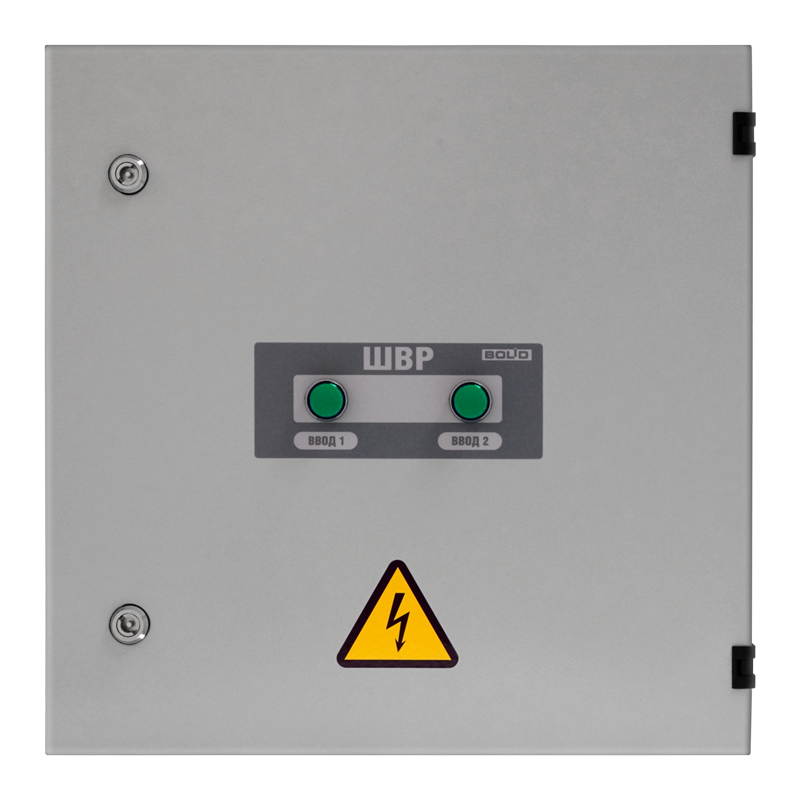

Предназначен для работы в составе систем пожаротушения для автоматического переключения электропитания с основного ввода на резервный при пропадании напряжения на основном вводе, и обратно.
Особенности
- постоянный контроль входного напряжения основного и резервного источников питания;
- контроль чередования фаз;
- визуальное отображение работы вводов;
- сравнение текущих значений напряжения основного и резервного источников питания с заранее заданными максимальным и минимальным допустимыми значениями отклонения напряжения от номинального;
- автоматическое возобновление питания нагрузки от основного ввода, после возврата напряжения в допустимые пределы;
- соответствует Техническому регламенту о требованиях пожарной безопасности (Федеральный закон №123-ФЗ от 22 июля 2008 г.);
- предназначены для ввода трехфазного электропитания от двух независимых взаимно резервирующих источников до электроприемников, согласно требованиям ГОСТ Р 53325-2012 и СП6.13130-2013, когда требуется осуществлять питание по 1 категории надежности электроснабжения;
- помимо применения в системах пожаротушения, шкафы "ШВР" могут использоваться в системах электроснабжения на предприятиях промышленного и гражданского строительства для обеспечения электроснабжения потребителей 1-й и 2-й категорий.
| Напряжение питания, B: | |
| Степень защиты | IP54 |
| - от трёхфазной сети переменного тока частотой (50 ±1) Гц | 380 |
| Габаритные размеры, мм | 700х600х240 |
| Номинальный коммутируемый ток, А | 250 |
| Напряжение питания, B: | |
| - от трёхфазной сети переменного тока частотой (50 ±1) Гц | 380 |
| Номинальный коммутируемый ток, А | 250 |
| Степень защиты | IP54 |
| Габаритные размеры, мм | 700х600х240 |
| Световая индикация | 2 одноцветных индикатора для отображения состояния вводов | |||||||
| Питание прибора | От двух источников трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц | |||||||
| Готовность к работе после включения питания | не более 1 с | |||||||
| Рабочий диапазон температур | от -30 до +50 °C | |||||||
| Относительная влажность | до 98% при +25 °C | |||||||
| Средний срок службы | 10 лет | |||||||
| Тип монтажа | настенный навесной | |||||||
| ШВР-30 | ШВР-110 | ШВР-250 | ||||||
| Потребляемая мощность, Вт | 30 | 30 | 50 | |||||
| Номинальный коммутируемый ток, А | 80 | 250 | 500 | |||||
| Степень защиты корпуса | IP54 | IP54 | IP54 | |||||
| Габаритные размеры, мм | 500x500x210 | 700x600x240 | 900x800x280 | |||||
| Масса прибора, кг | 20 | 40 | 70 | |||||
