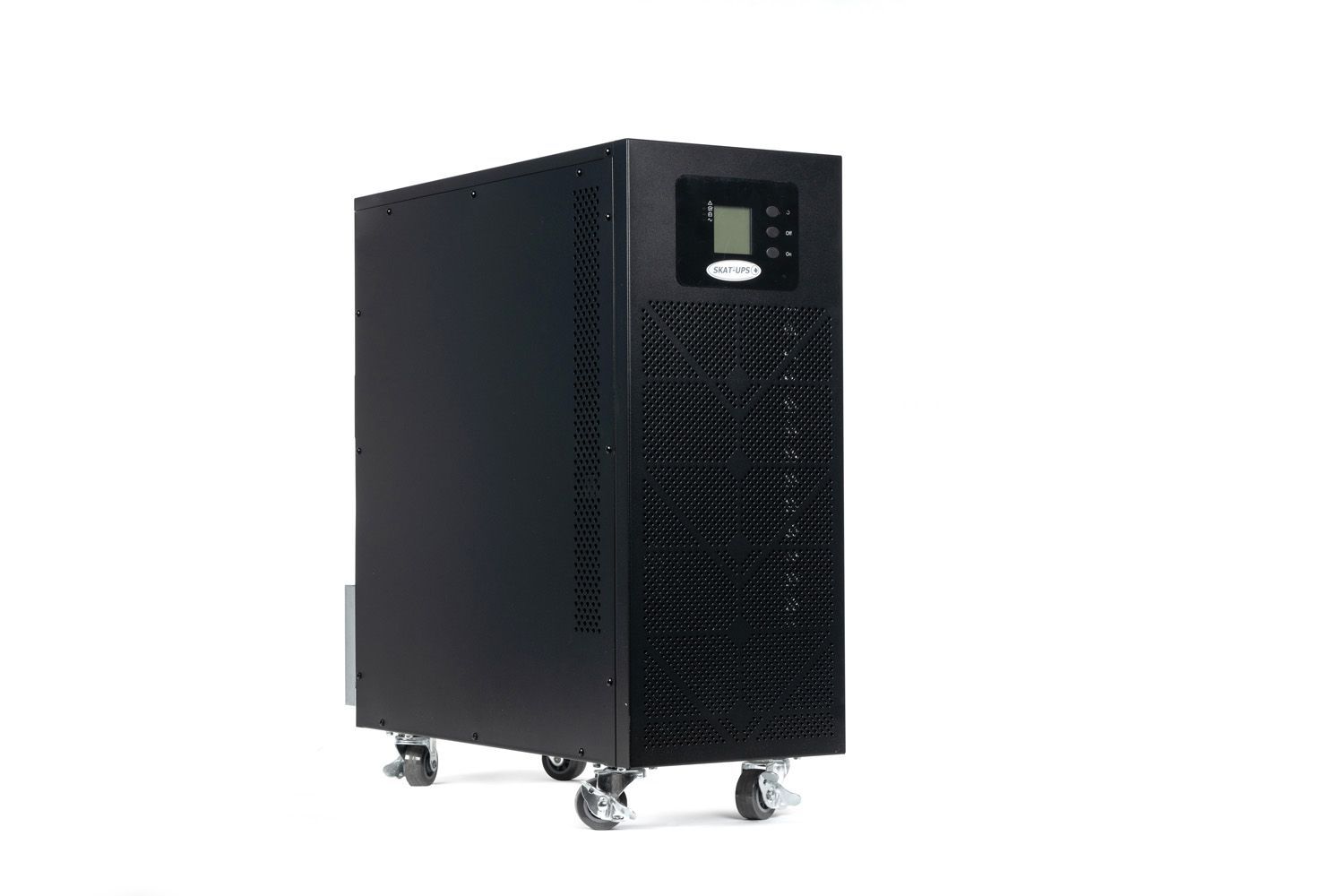

Изделие SKAT-UPS 10-3/3-ON-R07 предназначено для обеспечения трехфазным бесперебойным питанием потребителей с номинальным напряжением питания 380 В переменного тока частотой 50 Гц. Изделие предназначено для эксплуатации в закрытом помещении.
Изделие представляет собой современный экономичный трехфазный источник бесперебойного питания с системой двойного преобразования напряжения, цифровым управлением, функциями защиты и контроля. Изделие обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
Изделие рассчитано на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
SKAT-UPS 10-3/3-ON-R07 (192 В)
Таблица примерного времени резерва, час
Ёмкость АКБ, Ач | Нагрузка, ВА | Нагрузка, ВА | Нагрузка, ВА |
2500 | 5000 | 10000 | |
16х40 | 2 ч | 1 ч | 30 мин |
16х65 | 3ч 30мин | 1ч 45мин | 50 мин |
16х100 | 5ч 40мин | 2ч 50мин | 1ч 20мин |
16х120 | 6ч 50мин | 3ч 20мин | 1ч 40мин |
16х150 | 8ч 30мин | 4ч 15мин | 2 ч |
16х200 | 11ч 30мин | 5ч 40мин | 2ч 45мин |
16х250 | 14ч 20мин | 7ч | 3ч 30мин |
SKAT-UPS 10-3/3-ON-R07 (216 В)
Таблица примерного времени резерва, час
Ёмкость АКБ, Ач | Нагрузка, ВА | Нагрузка, ВА | Нагрузка, ВА |
2500 | 5000 | 10000 | |
18х40 | 2ч 30мин | 1ч 15мин | 35 мин |
18х65 | 4ч | 2 ч | 1 ч |
18х100 | 6ч 20мин | 3ч 10мин | 1ч 30мин |
18х120 | 7ч 40мин | 3ч 50мин | 1ч 50мин |
18х150 | 9ч 40мин | 4ч 45мин | 2ч 20мин |
18х200 | 12ч 30мин | 6ч 20мин | 3ч 10мин |
18х250 | 16ч | 8ч | 4 ч |
SKAT-UPS 10-3/3-ON-R07 (240 В)
Таблица примерного времени резерва, час
Ёмкость АКБ, Ач | Нагрузка, ВА | Нагрузка, ВА | Нагрузка, ВА |
2500 | 5000 | 10000 | |
20х40 | 2ч 50мин | 1ч 25мин | 40 мин |
20х65 | 4ч 40мин | 2ч 20мин | 1ч 10мин |
20х100 | 7ч | 3ч 30мин | 1ч 40мин |
20х120 | 8ч 30мин | 4ч 15мин | 2ч |
20х150 | 10ч 30мин | 5ч 20мин | 2ч 40мин |
20х200 | 14ч | 7ч 10мин | 3ч 30мин |
20х250 | 18ч | 9ч | 4ч 30мин |
Преимущества устройства
- современный дизайн, удобный пользовательский интерфейс, информативный ЖК—дисплей;
- стандартные возможности коммуникации: двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45);
- два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.);
- разъем для подключения устройства дистанционного аварийного отключения питания (EPO);
- коммуникационный порт в формате «СУХОЙ КОНТАКТ» (см. приложение 4);
| 1 | Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | |||
| 2 | Диапазон входного напряжения без перехода на питание от АКБ | при 100% нагрузки, В | 298…478 | |
| при 50% нагрузки, В | 208…478 | |||
| 3 | Номинальная частота входного напряжения, (Fном), Гц | 50 | ||
| 4 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 40...70 | ||
| 5 | Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В | заводская установка | -45%; +25% | |
| настраивается пользователем | + 10 %; + 15 %; | |||
| 6 | Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В | заводская установка | -45%; +25% | |
| настраивается пользователем | + 10 %; + 15%; | |||
| 7 | Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10％ | ||
| 8 | Входной коэффициент мощности, не менее | 0,99 | ||
| 9 | Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более | 3% | ||
| 10 | Питание от генератора | поддерживается | ||
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||||
| 11 | Номинальная выходная мощность | Полная, ВА | 10000* | |
| Активная, Вт | 9000* | |||
| 12 | Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В | заводская установка | 380 | |
| настраивается пользователем | 380/400/415 | |||
| 13 | Выходной коэффициент мощности, не менее | 0,9 | ||
| 14 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1 | ||
| 15 | Отклик переходного напряжения (при линейной нагрузке) | ±5 | ||
| 16 | Фазовый баланс (100% несбалансированная нагрузка) | 120° ±1° | ||
| 17 | Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % | ±1; ±2; ±4; ±5; ±10 | ||
| 18 | Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц | 50±0,1% или 60±0,1% | ||
| 19 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | ||
| 20 | Коэффициент мощности в резерве | количество батарей в АКБ, шт. | 20 | 1,0 |
| 18 | 0,9 | |||
| 16 | 0,8 | |||
| 21 | Коэффициент нелинейных искажений выходного напряжения (THD), %, не более | линейная нагрузка | 2 | |
| нелинейная нагрузка | 5 | |||
| 22 | Форма выходного напряжения | синусоидальная | ||
| ЭФФЕКТИВНОСТЬ | ||||
| 23 | Режим «ОСНОВНОЙ», %, не менее | 93,5 | ||
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | ||||
| 22 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| 25 | Рекомендуемая ёмкость АКБ, Ач | от 40** | ||
| 26 | Количество АКБ (настраивается пользователем, заводская установка - 16 шт), шт. | 16 (±96 В)/ | ||
| 27 | Ток заряда АКБ, А, не более | 14 | ||
| ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ | ||||
| 28 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | ≥ 110% | через 60 мин | |
| 110%–125% | через 10 мин | |||
| 125–150 | через 1 мин | |||
| > 150 | немедленно | |||
| 29 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) | ≥ 110% | через 10 мин | |
| 110%–125% | через 1 мин | |||
| 125–150% | через 5 с | |||
| > 150% | немедленно | |||
| 30 | Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А | 20 | ||
| 31 | Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А | 1,7хIном | ||
| 32 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 250х608х655 | |
| в упаковке | 350х710х700 | |||
| 33 | Масса, НЕТТО (БРУТТО), кг, не более | 57 (70) | ||
| 34 | Диапазон рабочих температур, °С | 0…+40 | ||
| 35 | Относительная влажность воздуха (без конденсации), %, не более | 90 | ||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||||
| 36 | Степень защиты оболочкой по ГОСТ 14254 | IP20 | ||
