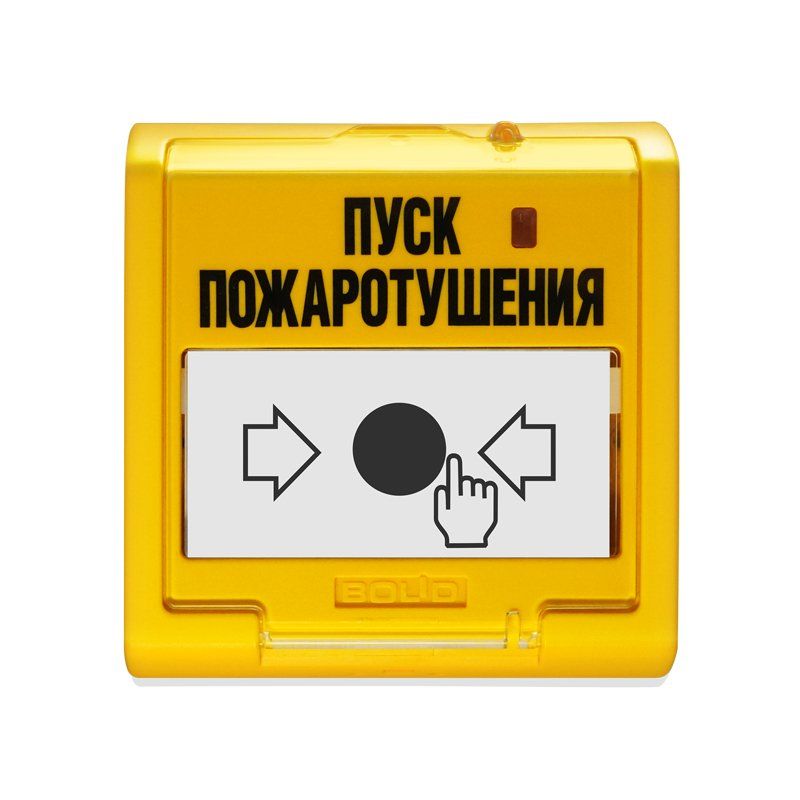

Устройство дистанционного пуска УДП 513-3М

Автономная установка газового пожаротушения АУП-01Ф предназначена для защиты приборных шкафов и электрооборудования.

Особенности объектов, оснащенных электронной и электротехнической аппаратурой (ЦОД, помещения телекоммуникационных и навигационных комплексов, помещения со шкафами и постами управления технологическими процессами, серверные и т.п.) в отношении пожарной опасности:

• основную ценность составляет оборудование, расположенное в специальных шкафах (корпусах, стойках);
• прямые и косвенные убытки, вызванные сбоем в работе оборудования, а также содержащаяся информация зачастую во много раз превышают стоимость самого оборудования;
• основным источником возгорания является аппаратура, находящаяся внутри шкафов;
• основной горючей нагрузкой является изоляция проводов, горючий материал печатных плат, конструктивные элементы шкафов (корпусов, стоек).

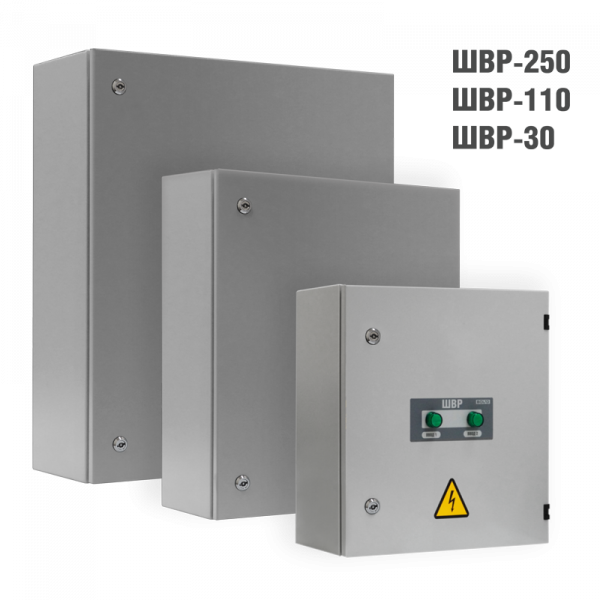

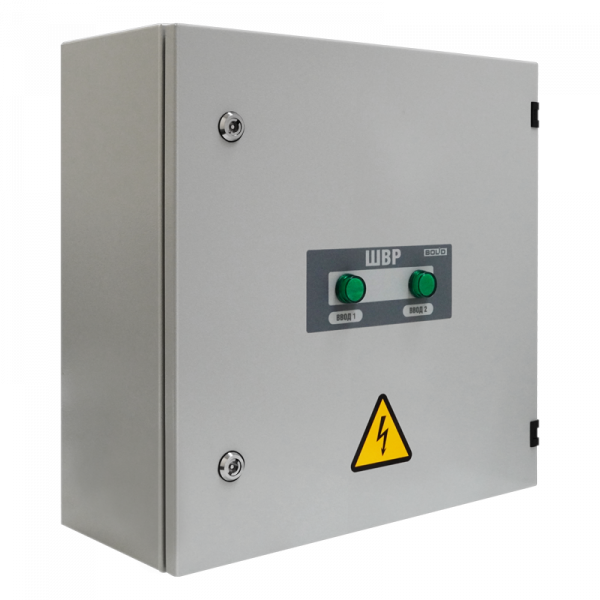

Шкаф ввода резерва, два ввода; P-двиг.1…110 кВт,; U-вх.380 В, I-коммут.250 А (номинальный); 2 одноцветных индикатора для отображения состояния вводов; IP54, t-раб.-30…+50°С, 700×600×240 мм

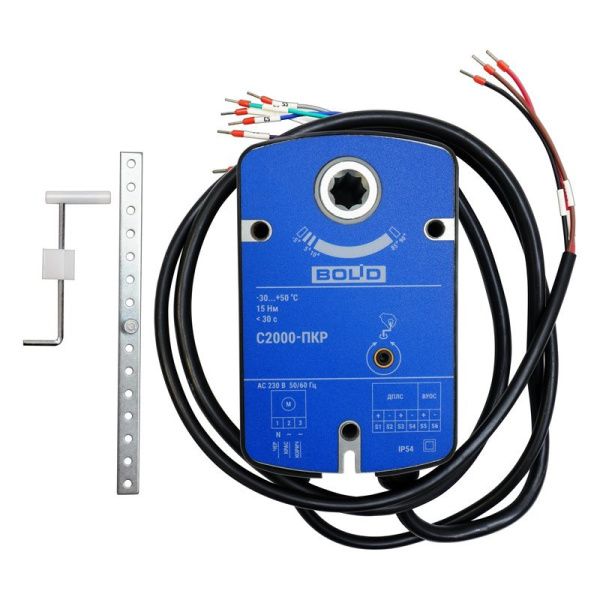

Привод клапана реверсивный адресный для работы с прибором С2000-КДЛ со встроенным изолятором короткого замыкания; номинальный крутящий момент выходного вала 15 Н/м, угол поворота выходного вала 90°, время поворота 60 с, передающее звено на вал 12х12 мм; 2 входа питания, U-исп.230 В, P-потр.12 ВА (max); U-пит.8...12 В (по линии ДПЛС), I-потр.3.3 мА; IP54, t-раб.-30...+55°С, 170×102×62 мм

ШАУК-13 еФ3.622.077-13

Шкаф промежуточный с резервированием питания для управления приводами



Область применения

Шкаф ШАУК-13 используется в системах пожарной автоматики, автоматизации и управления технологическими процессами на различных объектах, включая промышленные и критически важные объекты.

Шкаф ШАУК-13 предназначен для использования в качестве промежуточного шкафа между приборами приемно-контрольными, в том числе пожарными (далее – ППКП) и высоковольтными исполнительными устройствами. Управление исполнительными устройствами осуществляется в автоматическом режиме по командам ППКП, функции ручного управления не предусмотрены.

ШАУК-04 еФ3.622.077-04

Шкаф управления дымо- и газоудалением на 1 зону с сенсорной панелью



Область применения

Шкаф ШАУК-04 используется в системах пожарной автоматики, автоматизации и управления технологическими процессами на различных объектах, включая промышленные и критически важные объекты.

Шкаф    ШАУК-04 предназначен для использования в качестве промежуточного шкафа между приборами приемно-контрольными, в том числе пожарными (далее – ППКП) и высоковольтными исполнительными устройствами. Управление исполнительными устройствами может осуществляться как в автоматическом режиме по командам ППКП, так и в ручном режиме при помощи органов управления на лицевой панели шкафа.

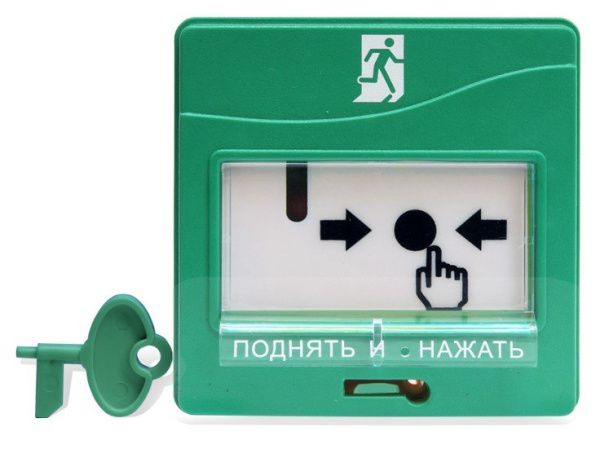

Устройство дистанционного пуска адресное для работы с С2000-КДЛ; дополнительный выход "СК" (НР/НЗ), U-коммут.30 В, I-коммут.2 А; U-пит.8...11 В (по ДПЛС), I-потр.500 мкА; IP40, t-раб.-30...+50°С, 94х94х54 мм

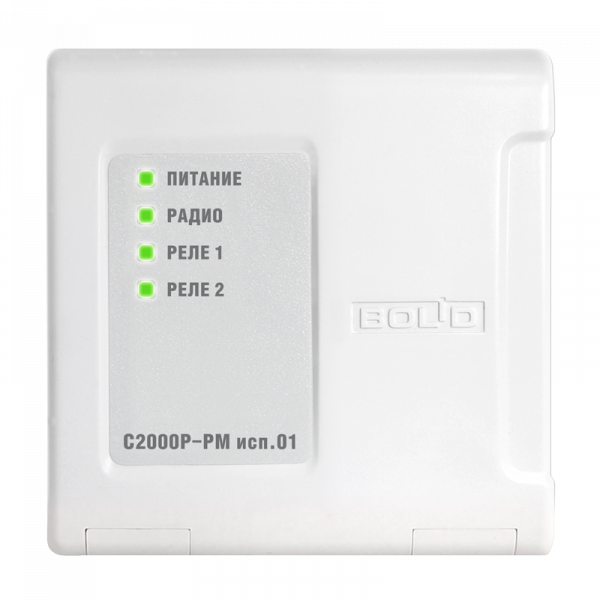

Релейный радиоканальный модуль для работы с радиорасширителями «С2000Р-АРР32» и «С2000Р-АРР125» и радиоканальными охранно-пожарными панелями серии «Сигнал-GSM-Р», два реле с перекидными контактами, одна контролируемая цепь с выбором режима работы, U-коммут.100 В, I-коммут.2 А, P-коммут.30 ВА, U-пит.5...24 В (от внешнего источника питания) или 3.6 В ER14505, I-потр.30 мА, IP20, t-раб.-30...+50°C, 102х107х39 мм

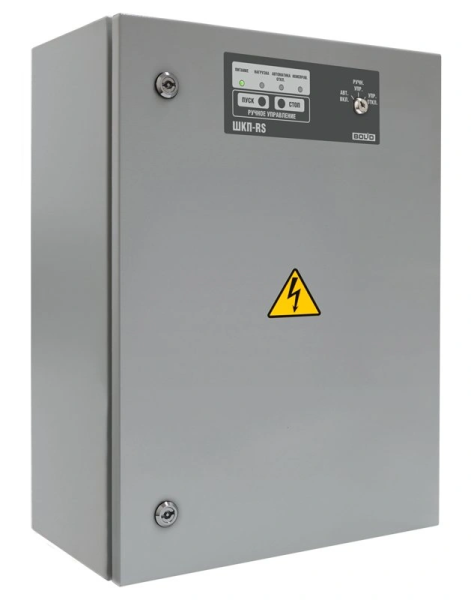

Шкафы автоматики, управления и коммутации серии ШАУК используются в системах автоматизации и управления различными технологическими процессами, в том числе в системах пожарной автоматики.

Шкафы предназначены для использования в качестве промежуточного оборудования между низковольтными приемно-контрольными приборами и высоковольтными исполнительными устройствами.

По способу управления шкафы разделяются на два основных типа - с контроллерным управлением и без контроллерного управления (релейные).

Полное описание линейки см. в документации

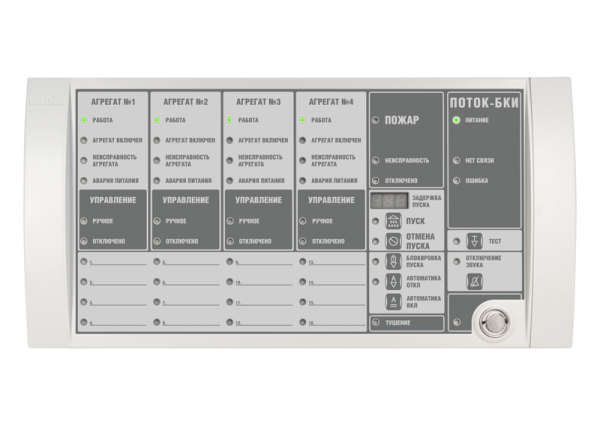

Блок управления и индикации состояния прибора Поток-3Н; 24 индикатора состояния 4 пожарных агрегатов; 14 индикаторов состояния блока «Поток-3Н» и блока «Поток-БКИ»; 1 семисегментный индикатор задержки пуска; 16 индикаторов состояния пожарных и технологических разделов; два интерфейса RS-485; два входа питания, Uпит.10.2...28.4 В, Iпотр.200 мА; IP20, t-раб.-30...+50°С, 340х170х27 мм

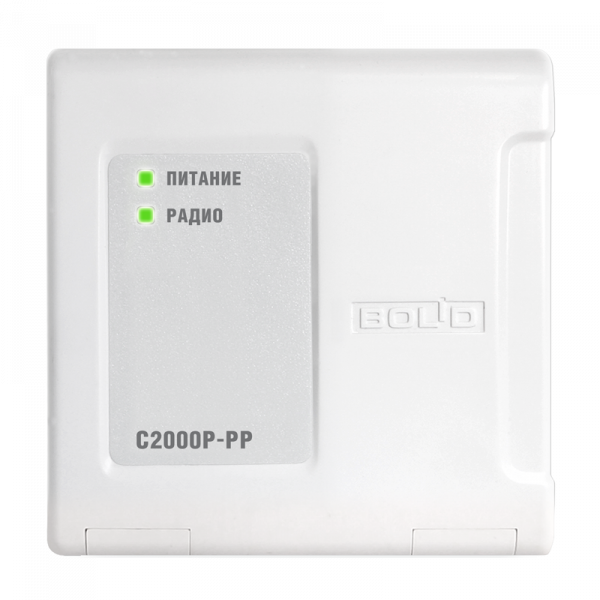

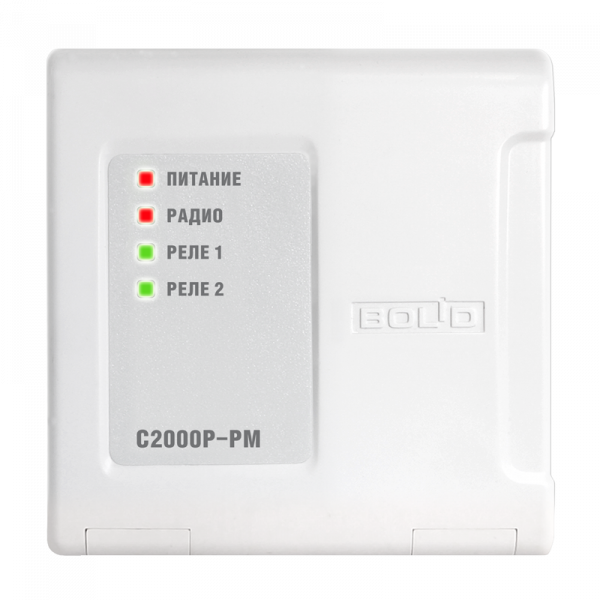

Релейный радиоканальный модуль для работы с С2000-АРР125, два релейных выхода, U-коммут.250 В, I-коммут.3 А, U-пит.90...264 В, резервный источник питания 3 В CR2032, P-потр.1 ВА, IP20, t-раб.-30...+50°C, 102х107х39 мм

ШАУК-12 еФ3.622.077-12

Шкаф управления дымо- и газоудалением на 1 зону с резервированием алгоритма



Область применения

Шкаф ШАУК-12 используется в системах пожарной автоматики, автоматизации и управления технологическими процессами на различных объектах, включая промышленные и критически важные объекты.

Шкаф        ШАУК-12 предназначен для использования в качестве промежуточного шкафа между приборами приемно-контрольными, в том числе пожарными (далее – ППКП) и высоковольтными исполнительными устройствами. Управление исполнительными устройствами может осуществляться как в автоматическом режиме по командам ППКП, так и в ручном режиме при помощи органов управления на лицевой панели шкафа.

ШАУК-02 еФ3.622.077-02

Шкаф управления дымо- и газоудалением на 2 зоны



Область применения

Шкаф ШАУК-02 используется в системах пожарной автоматики, автоматизации и управления технологическими процессами на различных объектах, включая промышленные и критически важные объекты.

Шкаф    ШАУК-02 предназначен для использования в качестве промежуточного шкафа между приборами приемно-контрольными, в том числе пожарными (далее – ППКП) и высоковольтными исполнительными устройствами. Управление исполнительными устройствами может осуществляться как в автоматическом режиме по командам ППКП, так и в ручном режиме при помощи органов управления на лицевой панели шкафа.
