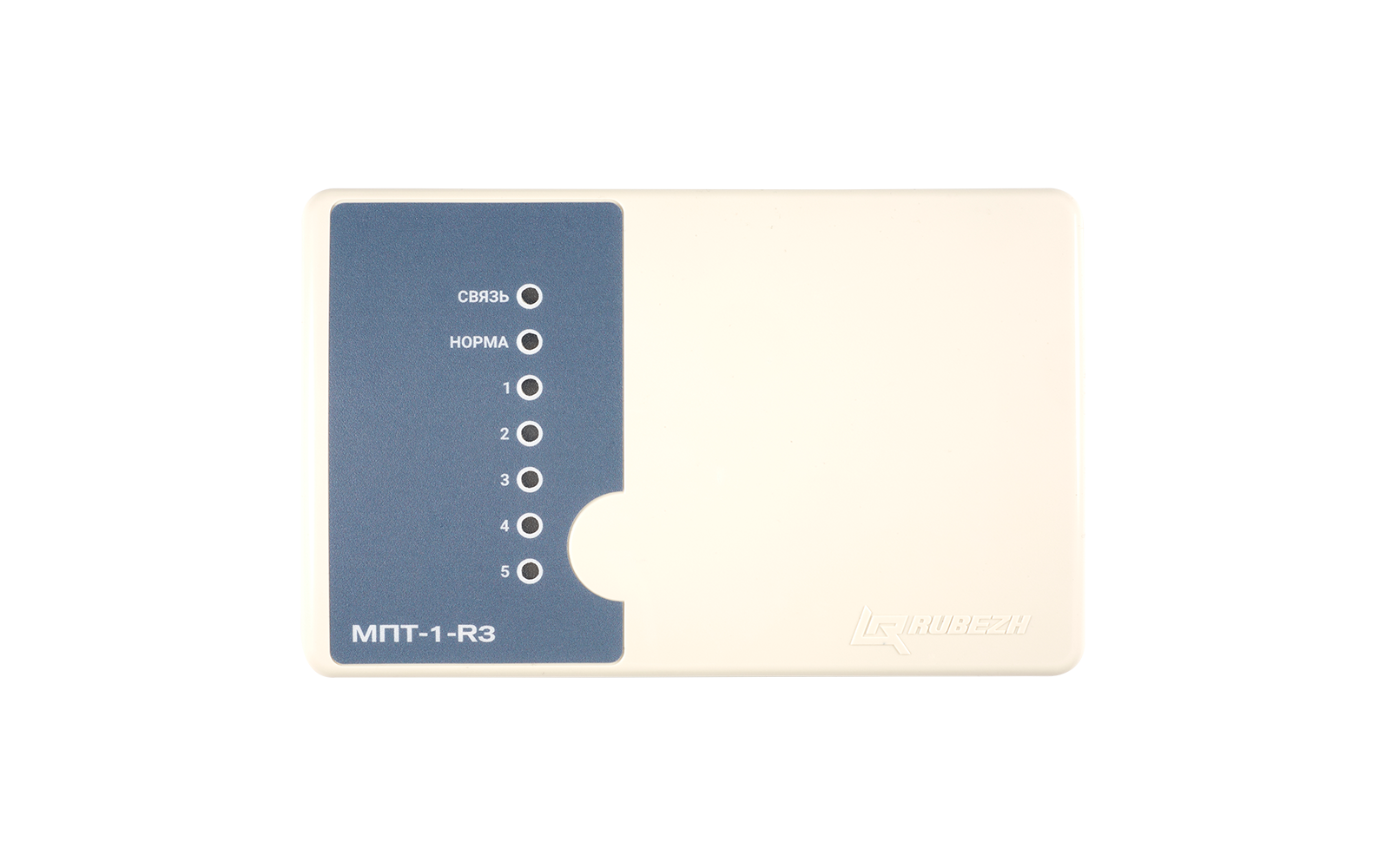

Модуль пожаротушения является программируемым устройством. Конфигурация входов и выходов задается пользователем с приемно-контрольного прибора, либо через ПО ОПС «FireSec».
Модуль пожаротушения МПТ-1-R3 обеспечивает:
- управление автоматическими устройствами пожаротушения по командам, поступающим по 2-х проводной адресной линии связи (АЛС) от приемно-контрольного прибора, а также вручную по сигналу от ЭДУ-ПТ;
- подключение и работу светозвуковых оповещателей;
- возможность подключения двух шлейфов сигнализации (ШС) с неадресными пожарными извещателями ИП 212-45, ИП 212-141М или аналогичными, а также ручными пожарными извещателями ИПР 513-10 или аналогичными, для запуска тушения автономно, без участия ППКП;
- формирование временной задержки перед включением АУП;
- контроль открытия дверей и окон по датчику «Двери-Окна»;
- контроль выхода огнетушащего вещества по датчикам «Масса» и «Давление» для газового пожаротушения;
- контроль выходных и входных цепей на обрыв и короткое замыкание (световой и звуковой сигнализации, выходов пуска АУП);
- различные тактики включения световой, звуковой сигнализации и выходов пуска АУП;
- светодиодную индикацию статуса, режимов работы и наличия связи с центральным прибором;
- контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на ППКП;
- два независимых ввода питания;
- контроль вскрытия корпуса модуля.
Логика работы выходных цепей (ВЫХ1-ВЫХ5) задается пользователем при конфигурировании.
Модуль имеет 2 статуса: ведущий и ведомый. Ведомый управляется от ведущего и предназначен для увеличения количества выходов для управления устройствами пожаротушения и оповещения.
Питание модуля осуществляется от внешнего источника питания.
Адресные линии связи гальванически развязаны по постоянному току от источника питания прибора.
Модуль пожаротушения МПТ-1-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.
Модуль МПТ-1-R3 комплектуется устройствами подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле МПТ и выходным клеммником для подключения к нагрузке (исполнительному устройству).
Для обеспечения контроля линии на короткое замыкание и обрыв УПН должен быть подключен непосредственно к нагрузке (к исполнительному устройству) согласно схеме подключения к Вых5 - Вых3, изображенной на рисунке. Если необходимо контролировать целостность цепи нагрузки, то подключение производится по схеме, подключенной к Вых1 на рисунке. Вместо УПН для контроля цепи можно использовать диоды - Вых2 на схеме.
Для контроля состояния «Обрыв» во включенном состоянии выхода необходимо обеспечить протекание тока через нагрузку, величиной не менее 25 мА. Если устройство нагрузки потребляет ток менее 25 мА, то параллельно ему подключается резистор для повышения тока потребления. Номинал такого резистора необходимо расчитывать в зависимости от нагрузки, подключаемой к выходу (необходимо учитывать ее токопотребление).
Некоторые установки тушения (АУП), подключаемые к выходам МПТ-1-R3, имеют малое сопротивление пусковой цепи и в момент их включения возникает большой ток, что может привести к перегрузке и отключению источника питания МПТ-1-R3. При этом установка тушения может не успеть сработать. Чтобы этого избежать необходимо установить в цепь запуска АУП токоограничительный резистор. Номинал резистора рассчитывается в зависимости от электрических параметров запуска установки пожаротушения.
| Напряжение питания, В | от 10,2 до 14 или от 20 до 28 |
| Ток потребления от АЛС, мА, не более | 7.2 |
| Ток по каждому выходу, А, не более | 1.5 |
| Ток по всем выходам одновременно, А, не более | 5 |
| Общая длина линии связи для подключения ЭДУ-ПТ к модулю МПТ-1-R3, м, не более | 30 |
| Количество ЭДУ-ПТ, подключаемых к одному МПТ-1-R3 | 4 |
| Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА | 0.2 |
| Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА | 0.015 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 250 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Напряжение питания, В | от 10,5 до 28,5 |
| Ток потребления от АЛС, мА, не более | 0.18 |
| Ток по каждому выходу, А, не более | 2 |
| Ток по всем выходам одновременно, А, не более | 5 |
| Общая длина линии связи для подключения ЭДУ-ПТ к модулю МПТ-1-R3, не более | 30 |
| Количество ЭДУ-ПТ, подключаемых к одному МПТ-1-R3 | 4 |
| Максимальный ток потребления от источника питания 12 В (без учёта выходов), мА | 140 |
| Максимальный ток потребления от источника питания 24 В (без учёта выходов), мА | 75 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 220 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +60 |
