Назначение

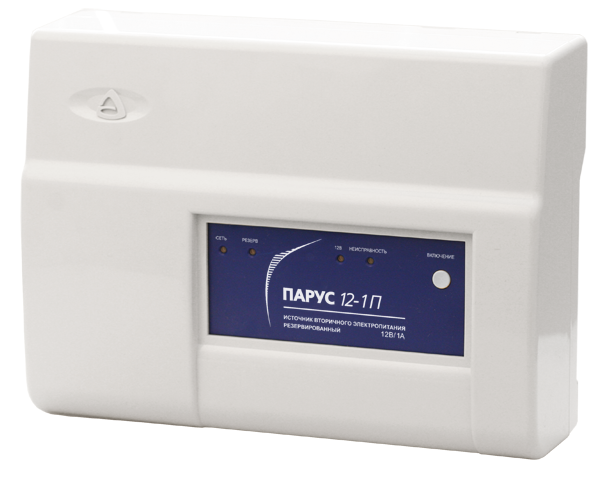

Парус 12-1П исп. 2 служит для обеспечения непрерывной работы устройств, требующих напряжения питания 12 В, и предназначен для круглосуточной работы.
При срабатывании защиты от перегрузки отключается выход +12 В, индикатор "+12В" мигает красным светом и выдаётся прерывистый звуковой сигнал. Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с. Не допускается продолжительная работа Парус 12-1П исп. 2 в режиме короткого замыкания или перегрузки.
В Парус 12-1П исп. 2 применен режим "плавного" включения выходного напряжения, поэтому задержанное появление индикации выходного напряжения является нормальным.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7-13,8 В.
При глубоком разряде АКБ выход +12 В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный сигнал. При установке в Парус 12-1П исп. 2 глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.
Особенности
- Возможность установки аккумуляторной батареи (АКБ) емкости 7 Ач.
- Возможность работы с перегрузкой по току и емкостной нагрузкой до 4700 мкФ.
- Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр
- Электронная защита:
- при переполюсовке АКБ;
- при КЗ;
- при перегрузке в нагрузке;
- от глубокого разряда АКБ.
- Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.
- Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).

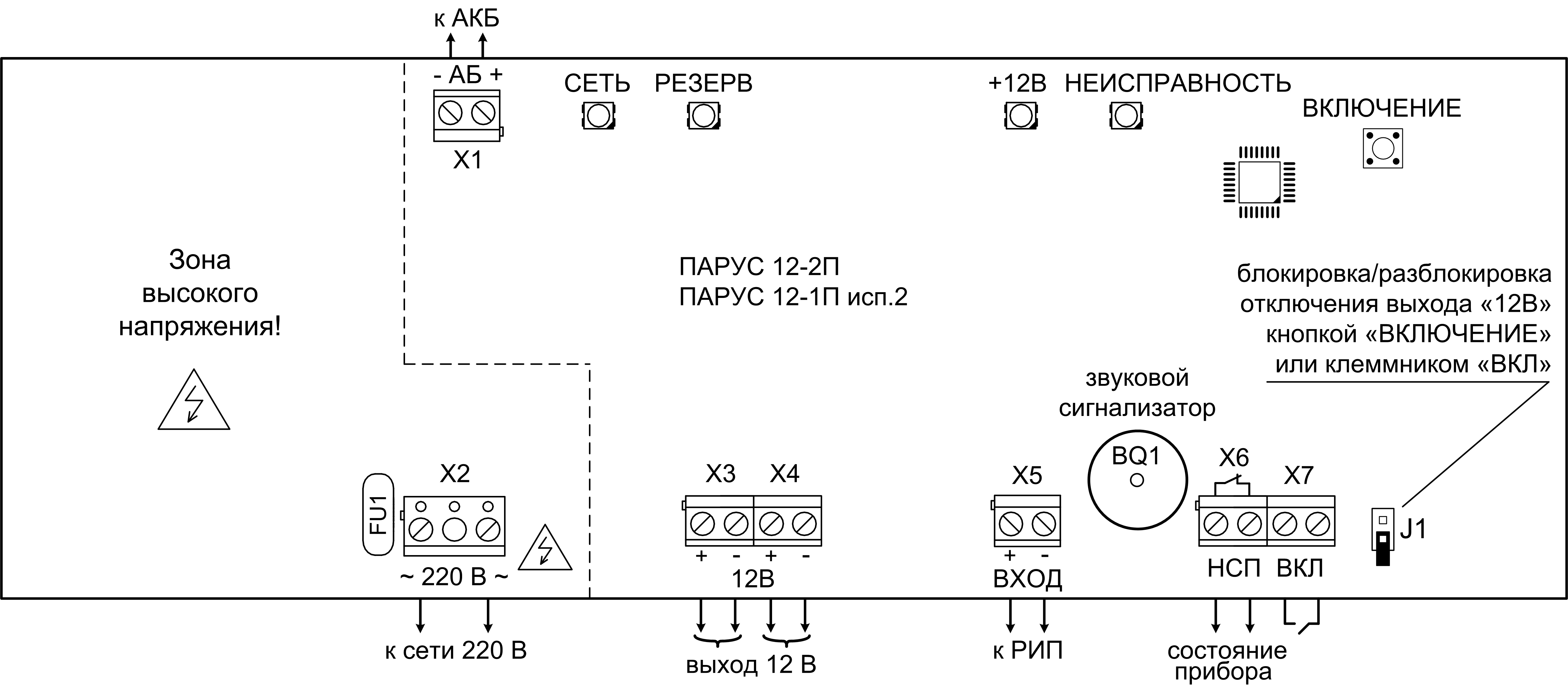

- Для блокировки отключения выхода +12 В на плате установлен джампер J1.
- Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
| Постоянное выходное напряжение при питании от сети переменного тока 220 В, 50 Гц | от 13,0 до 14,0 В | Постоянное выходное напряжение при отсутствии сетевого напряжения | от 10,0 до 13,0 В | Пульсации напряжения (от пика до пика) на частоте 50 Гц, не более | 20 мВ | Максимальный выходной ток | 1,0 А | Максимальный выходной ток в течение одной минуты - кратковременная перегрузка по току | 1,5 А | Емкостная нагрузка, до | 2200 мкФ | Напряжение питания от сети (переменный ток 50 Гц) | от 176 до 253 В | Мощность, потребляемая от сети переменного тока во всех режимах, не более | 26 ВА | Номинальная ёмкость / напряжение аккумулятора | 7 Ач, 12 В | Ток потребления от аккумулятора при отключенной нагрузке, не более | 30 мА | Номинальный ток заряда аккумулятора | 0,3 А | Напряжение срабатывания защиты от глубокого разряда АБ | от 10,0 до 10,5 В | Максимальное коммутируемое напряжение / ток по выходу «НСП» | 72 В / 50 мА | Диапазон рабочих температур | от - 20 до + 55 °С | Относительная влажность воздуха при + 40 °С, не более | 95 % | Габаритные размеры, не более | 285 х 210 х 95 мм | Степень защиты оболочкой при монтаже на ровную поверхность | IP30 | Масса без аккумулятора, не более | 0,75 кг | Срок службы | 10 лет |
