Описание
Назначение

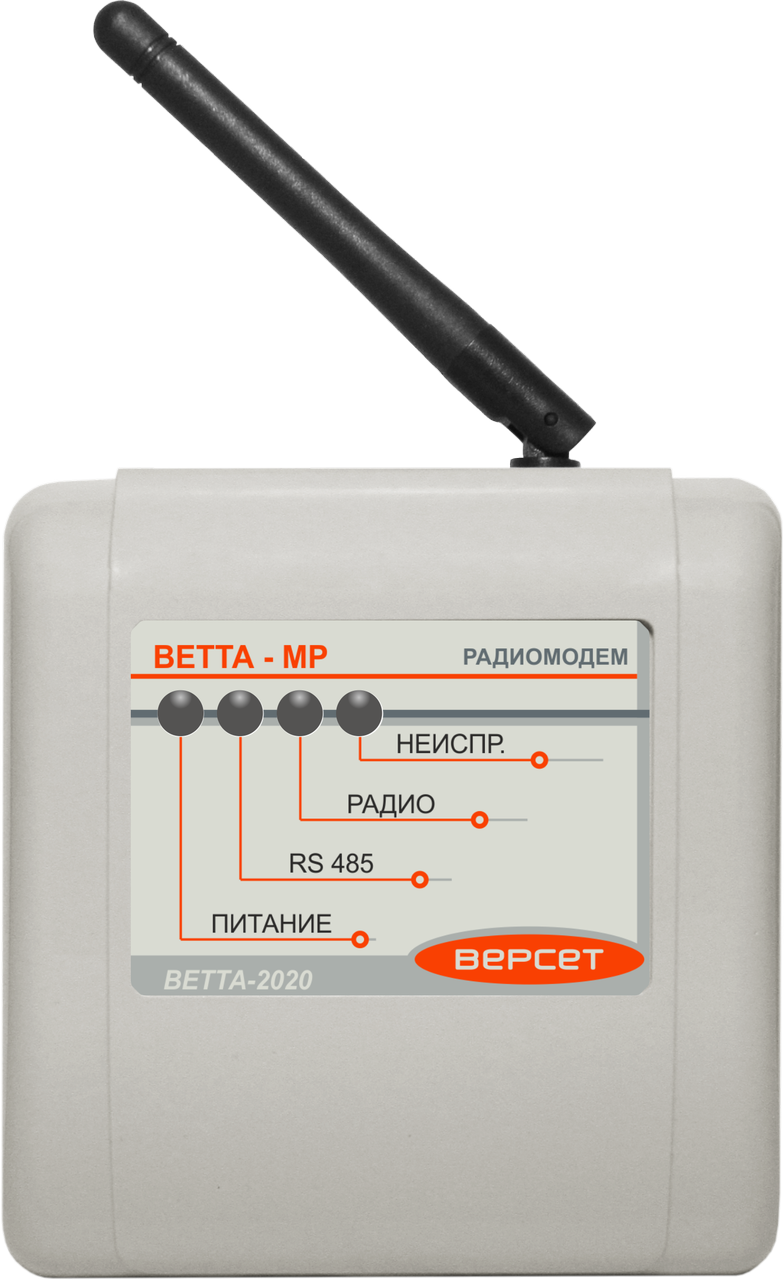

Универсальное приемопередающее устройство с модемом радиоканала УППУ «ВЕТТА-МР» обеспечивает радиоканальную связь между элементами системы передачи извещений (СПИ) «ВЕТТА-2020».
В СПИ ведущий радиомодем выполняет функции ретранслятора (РТР), а ведомый – функции прибора объектового оконечного (ПОО).
Особенности
- Модем радиоканала УППУ «ВЕТТА-МР» работает в нелицензируемом частотном диапазоне 868 МГц.
- Мощность радиосигнала не превышает 25 мВт, не требуется специального разрешения Государственной комиссии по радиочастотам.
- Дальность уверенной связи со штатными антеннами не менее 1200 м, на открытой местности и при благоприятной помеховой обстановке.
- Радиомодем комплектуется штыревой антенной с поворотным шарниром, что позволяет настроить параметры радиосвязи в месте установки устройства.
- Стандартный антенный разъем SMA-F. Возможность подключить к радиомодему другие антенны, например направленные для увеличения дальности связи.
- Питание радиомодема от внешних резервированных источников питания (РИП) напряжением 12 В по двум входам (клеммы ИП1 и ИП2).
- Радиомодем содержит электронное реле и клеммы вывода сигнала «Авария линии связи». Активация (размыкание контактов) выполняется при нарушении связи устройства с основной контрольной панелью ОКП «ВЕТТА-КП».
- Для организации радиоканала требуется два радиомодема УППУ «ВЕТТА-МР», ведущего и ведомого.
- Поддержка работы нескольких модемов, соединенных в «звезду» (тип связи точка–многоточка), при этом максимальное количество ведомых модемов привязанных к одному ведущему — 52. Все модемы используют один частотный радиоканал, временноеразделение которого организовано на уровне протокола СПИ «ВЕТТА- 2020».
Центральная частота радиоканала | 868,95 МГц | Полоса радиоканала | 0,5 МГц | Излучаемая мощность радиосигнала, не более | 25 мВт | Дальность уверенной связи на открытой местности с штатными антеннами, не менее | 1200 м | Максимальное количество ведомых модемов на один ведущий | 52 | Максимальная длина линии связи RS485 при сечении проводов 0,2 мм2 | 1000 м | Рабочий диапазон напряжения питания | 10…15 В | Максимальный ток потребления, не более | 100 мА | Максимальное действующее значение тока в цепи реле «Авария линии связи», не более | 60 мА | Максимальное пиковое значение напряжения в цепи реле «Авария линии связи», не более | 350 В | Импеданс антенного входа | 50 Ом | Рабочий температурный диапазон | –30 … 50 °С | Масса со штатной антенной, не более | 0,2 кг | Габаритные размеры со штатной антенной в выпрямленном состоянии | 207х105х40мм |
Характеристики
Бренд:Сибирский АрсеналСнято с производства:N
vetta_2020_re_2022_12.pdfВетта-2020. Руководство по эксплуатации (для изделий, выпущенных после 01.12.2022)(pdf, 6.7 МБ)vetta_2020_re.pdfВетта-2020. Руководство по эксплуатации(pdf, 5.8 МБ)vetta_mr_passport.pdfВЕТТА-МР. Паспорт(pdf, 237.5 КБ)vetta_2020_sert.pdfСертификат соответствия. C-RU.ЧС13.В.00603/22 срок действия до 13.07.2027(pdf, 1.6 МБ)
